工控安全渗透

工业控制系统的结构和场景

工业控制系统场景——啤酒厂

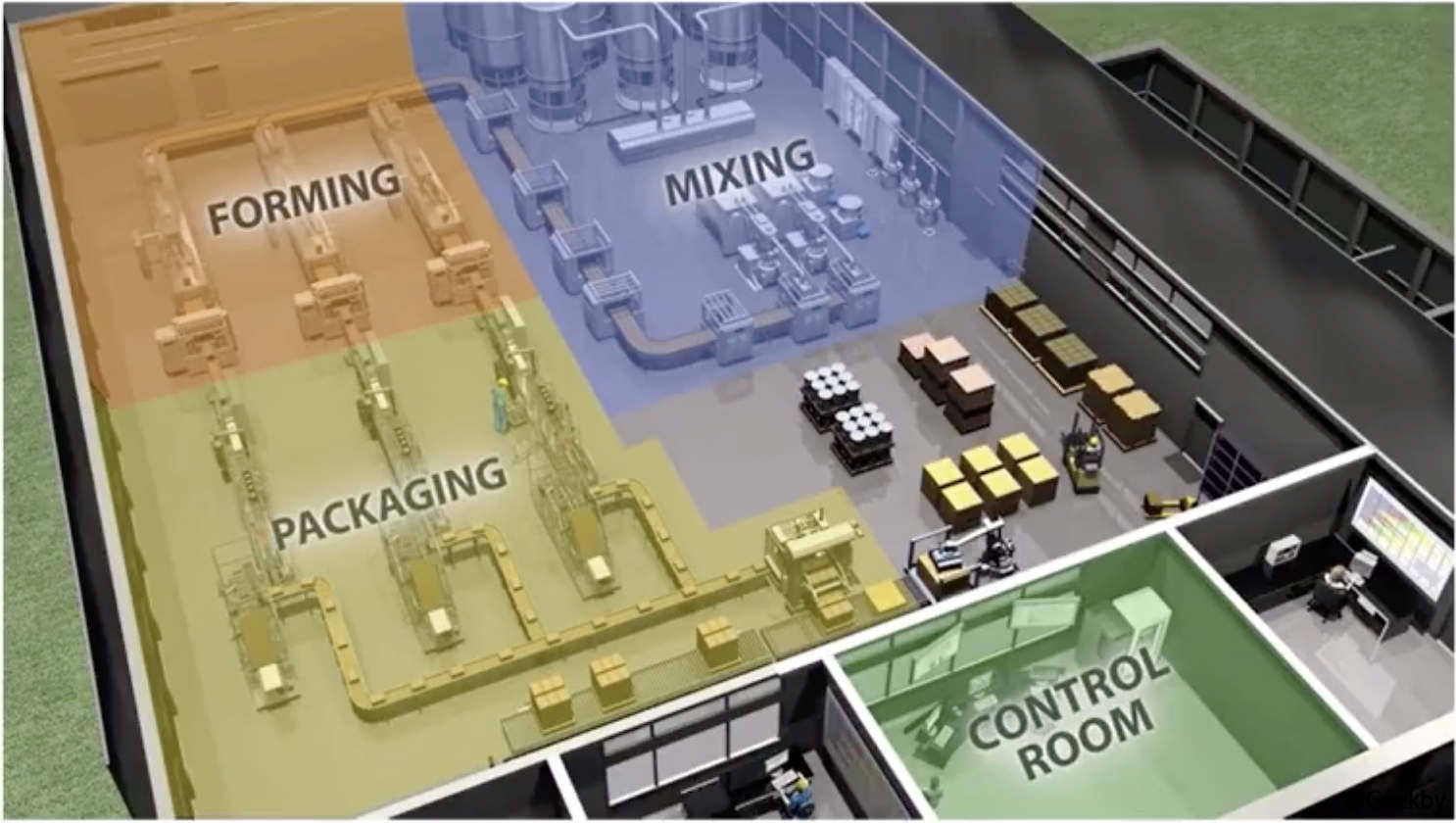

• 啤酒工厂布局

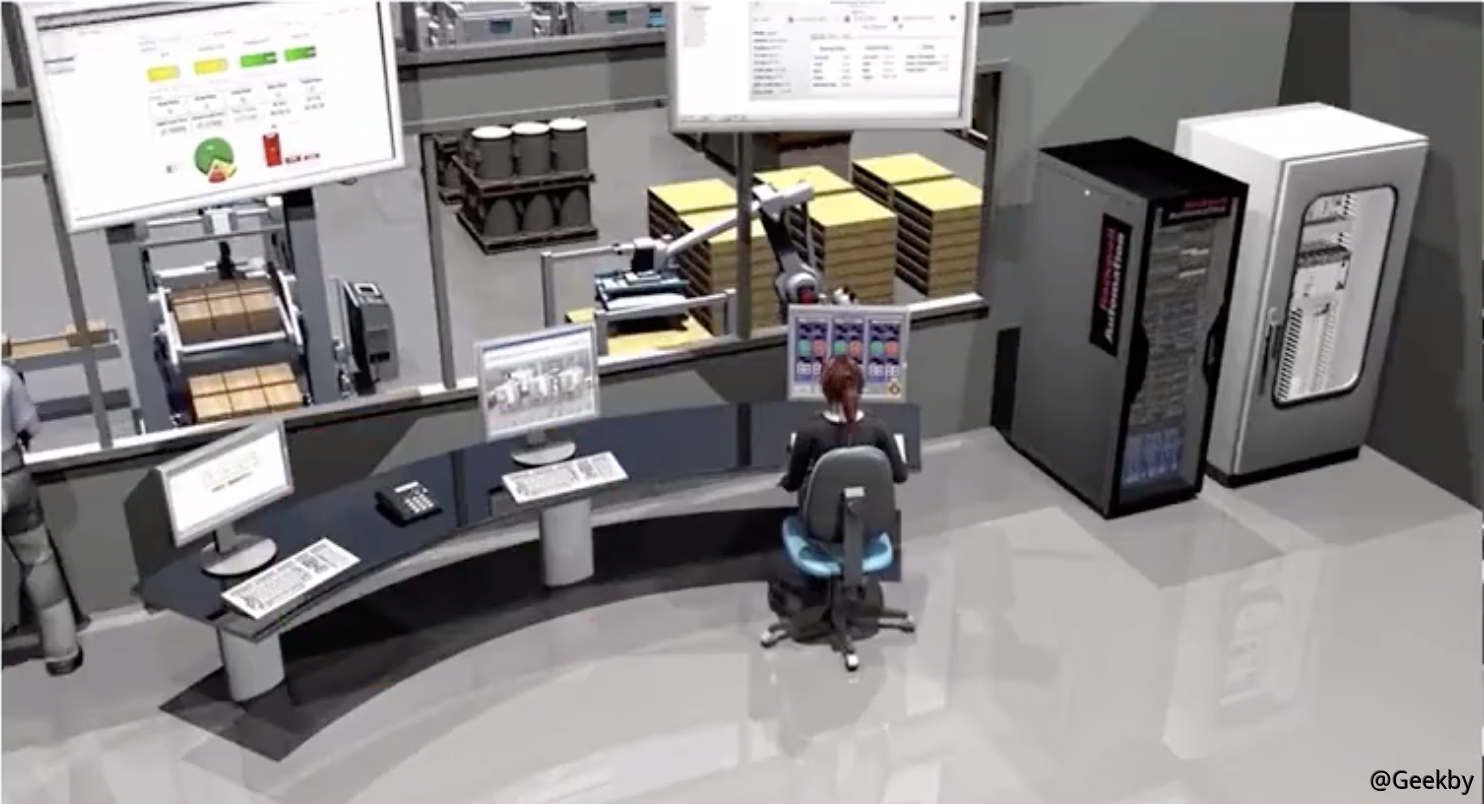

• 监控总控室

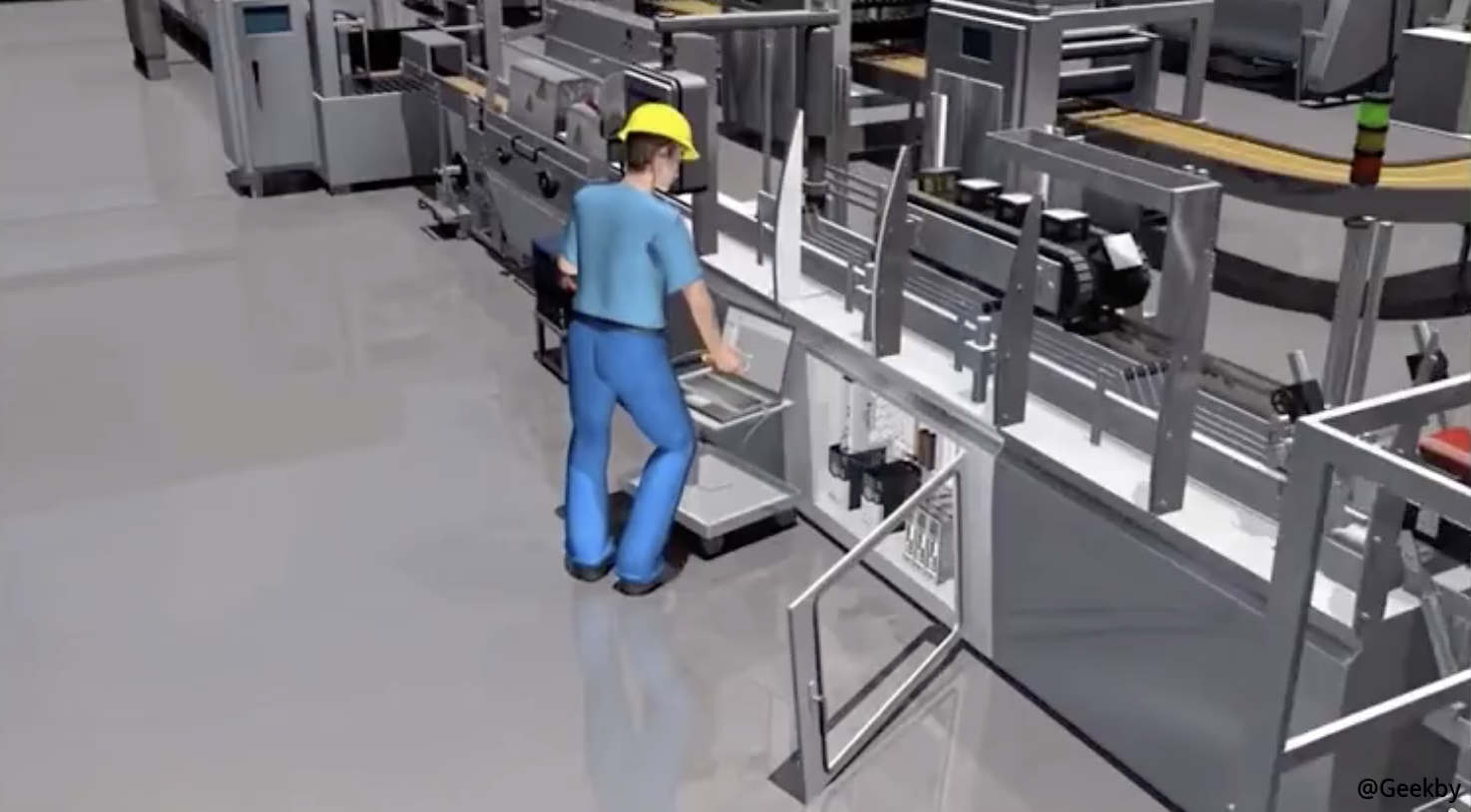

• 生产线设备

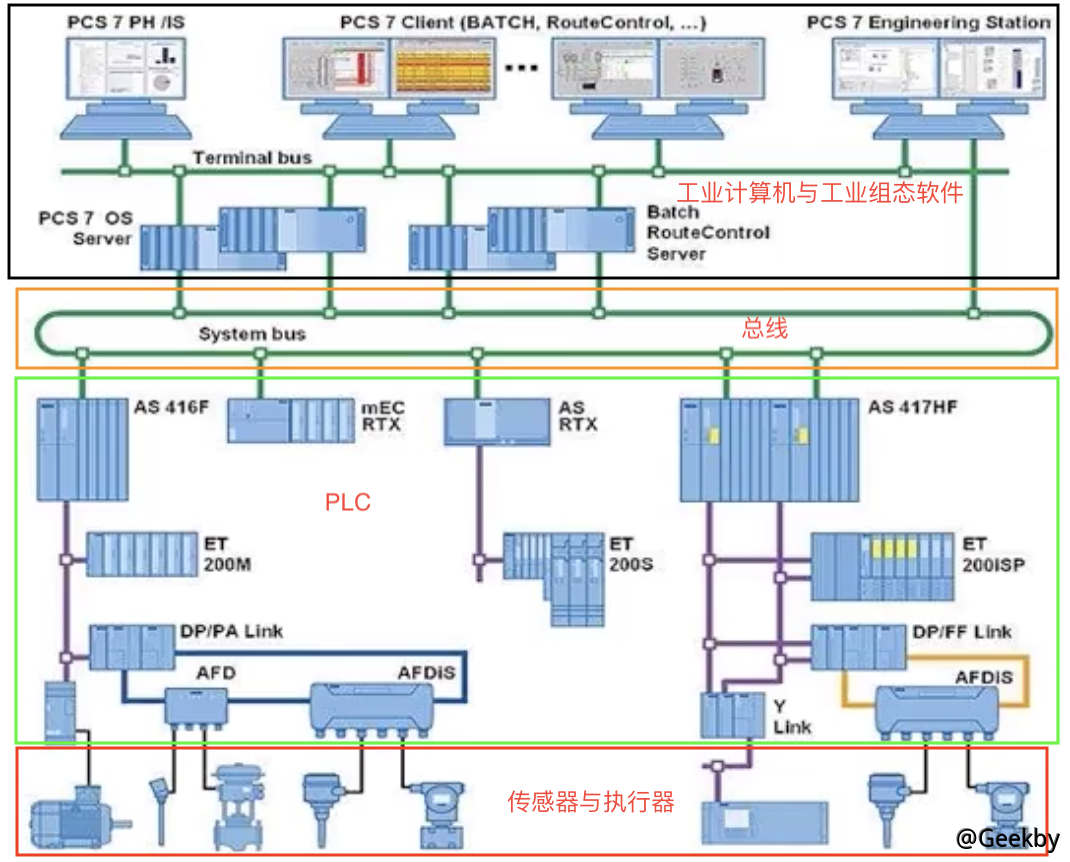

工业控制系统结构

• 传感器和执行器

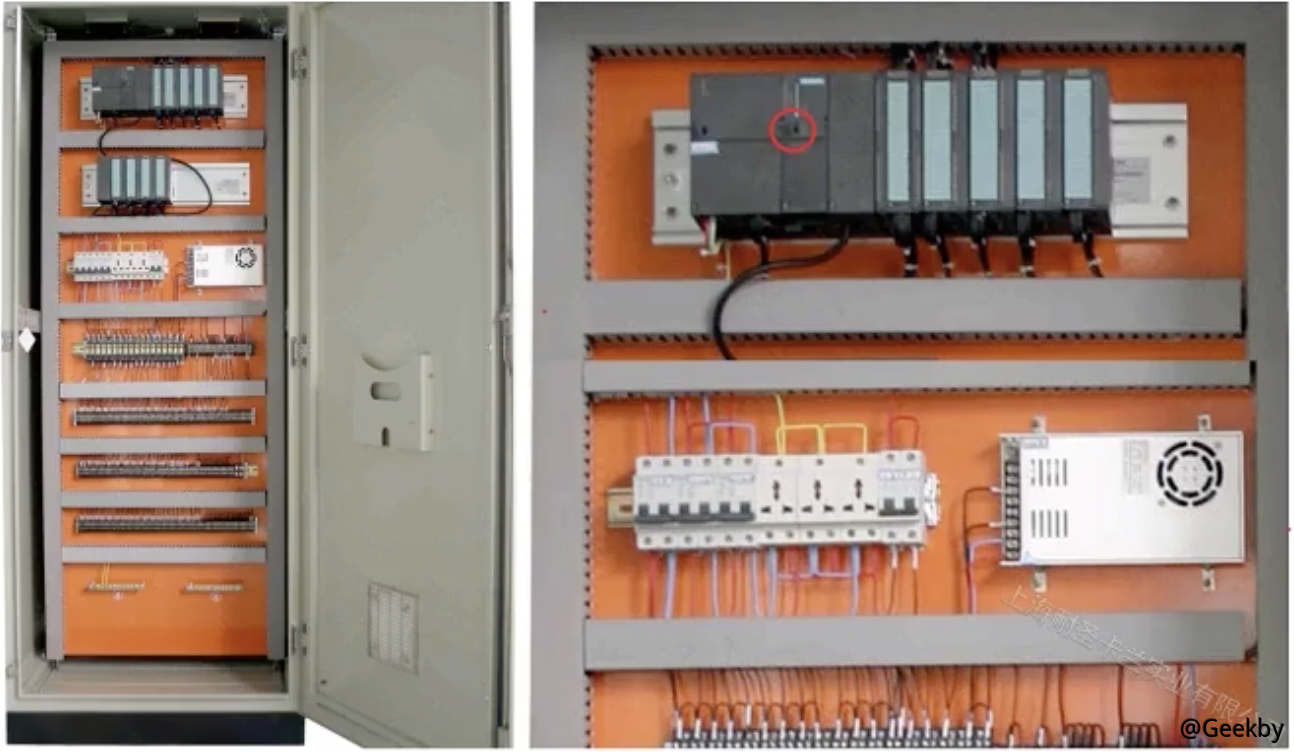

• 可编程控制器(PLC)
• 工业网络及现场总线
• 工业计算机及工业组态软件

工业控制系统应用场景

• 过程自动化控制系统
  • 应用在流程行业，比如：石油，化工，医药。冶金，水处理
  • 对应的控制系统：DCS(集散控制系统)居多，大型 PLC 为主，单台控制器 IO 点数(传感器与执行器的数量)多数在2000 点以上，全冗余架构
• 工厂自动化控制系统
  • 应用在离散行业，比如：汽车，港口，烟草
  • 对应控制系统：主要以 PLC 为主，采用和设备捆绑为主，单台控制IO点数少于2000点，单机为主

工业控制系统厂商和产品介绍

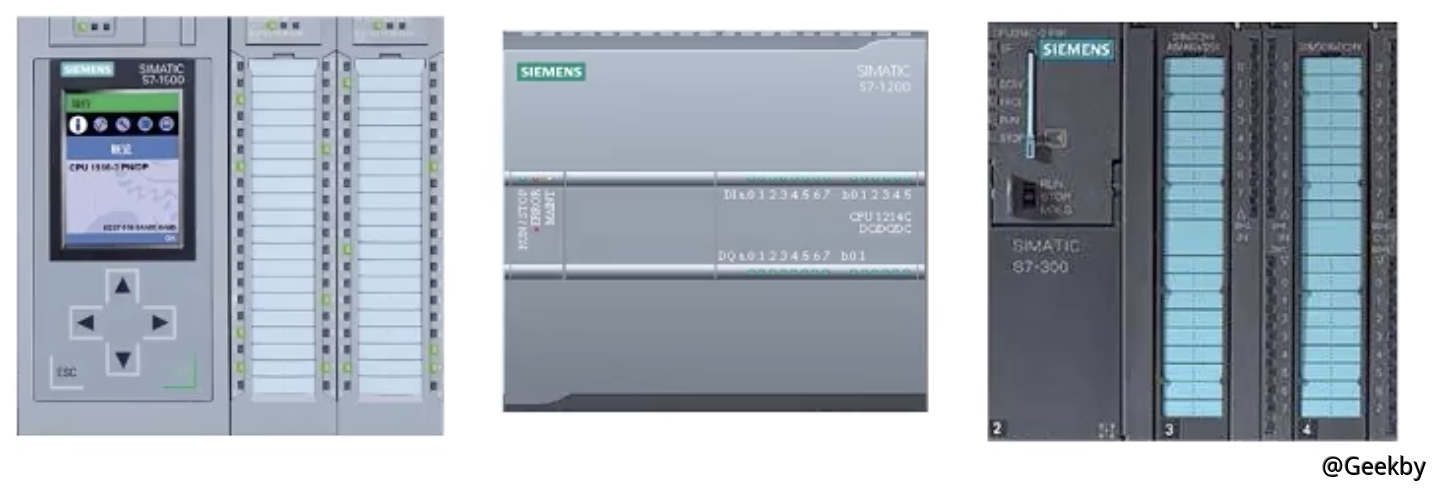

Siemens——控制系统家族

• s7-1500 控制系统
• S7-1200 控制系统
• S7-300/400 控制系统
• S7-WINAC 控制系统(PC 模拟 PLC，多用于高校研究)

Siemens——组态家族

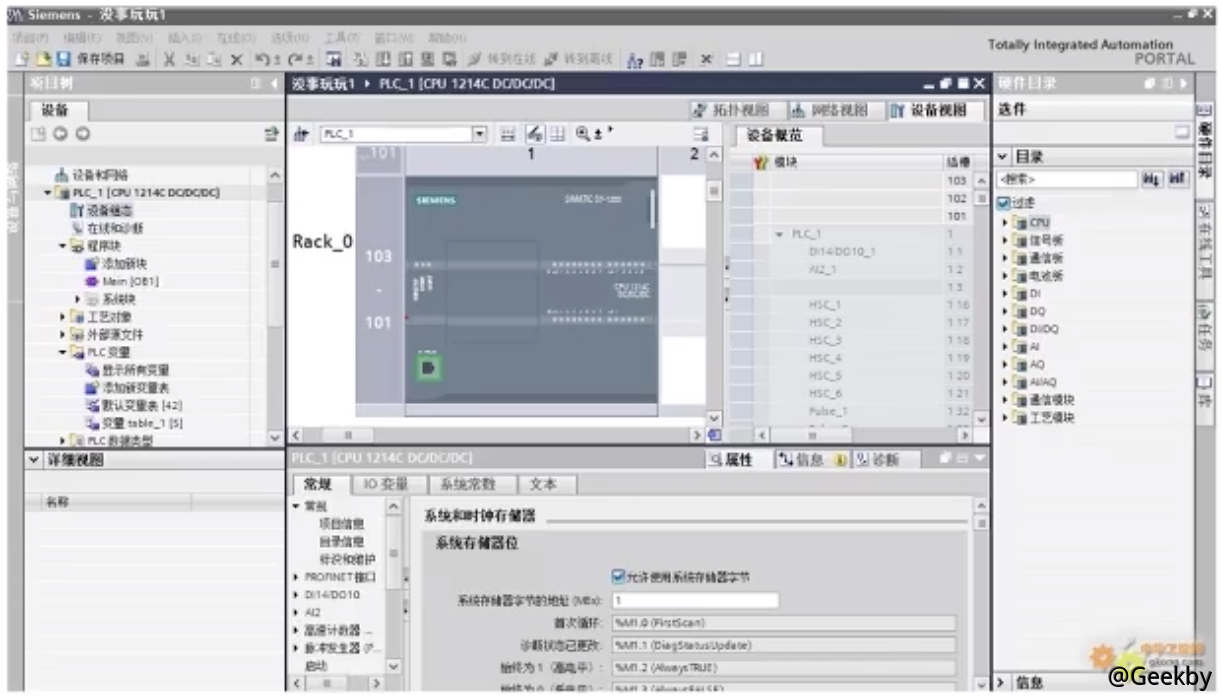

• TIA 博图/Step7(编程)

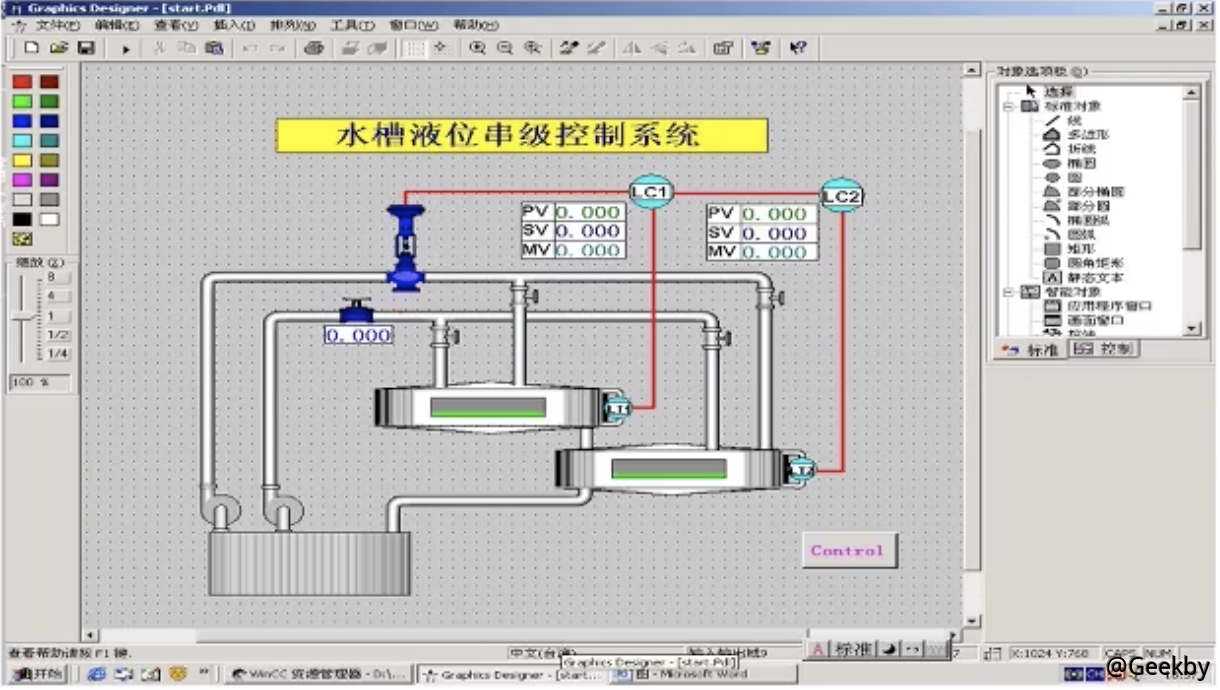

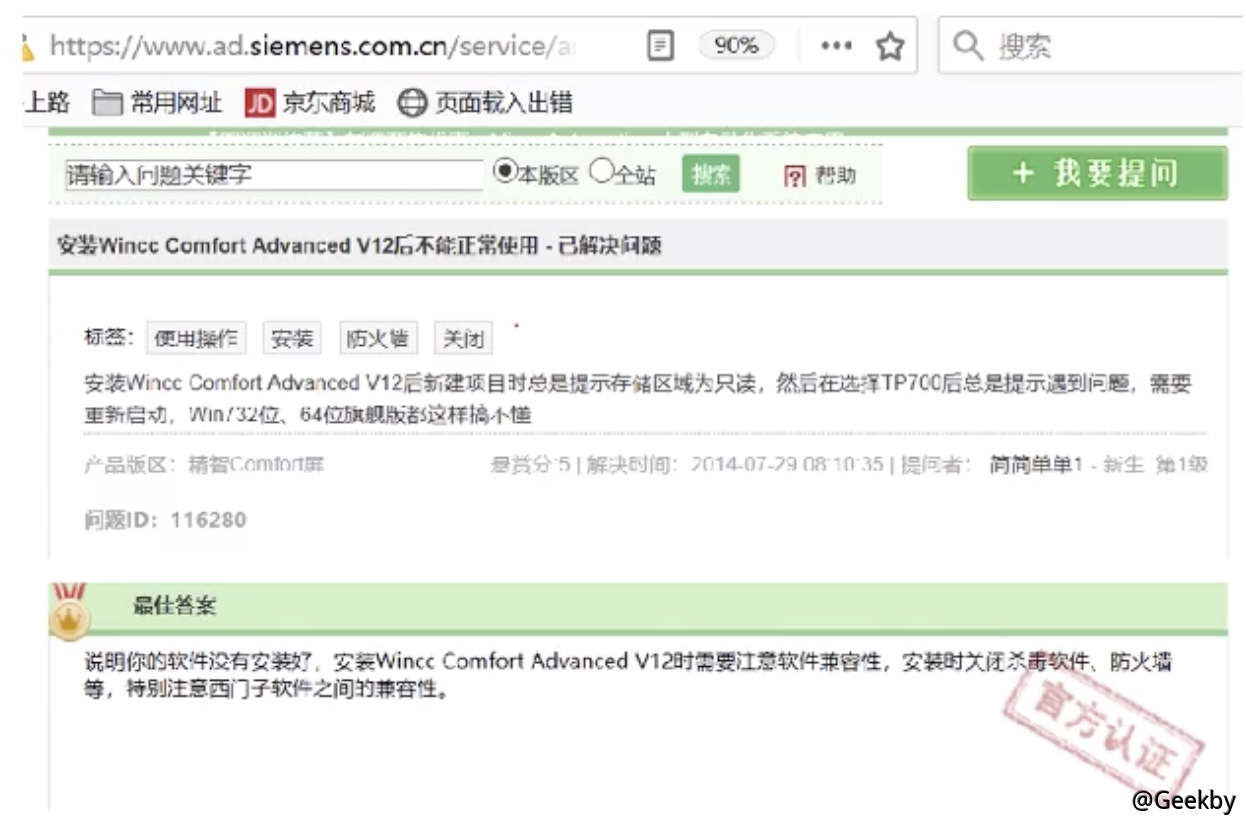

• WINCC 组态监控软件(监控)

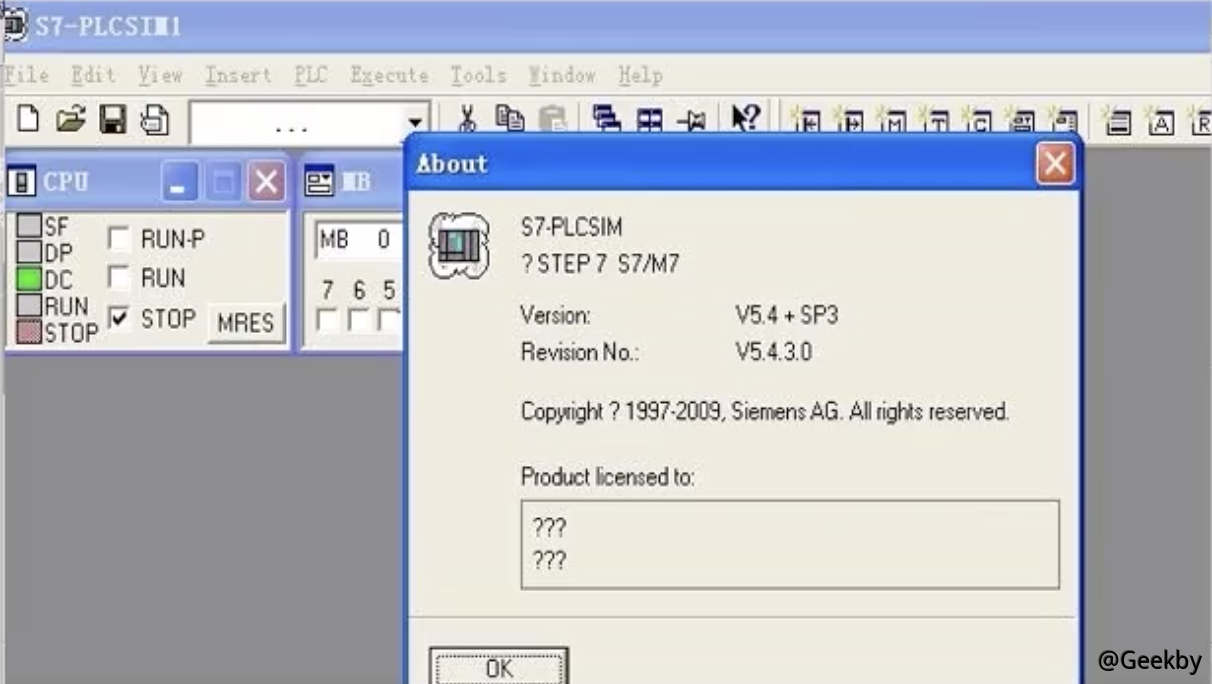

• PLCSIM 模拟仿真软件(前期模拟仿真)

Siemens——通讯协议及端口

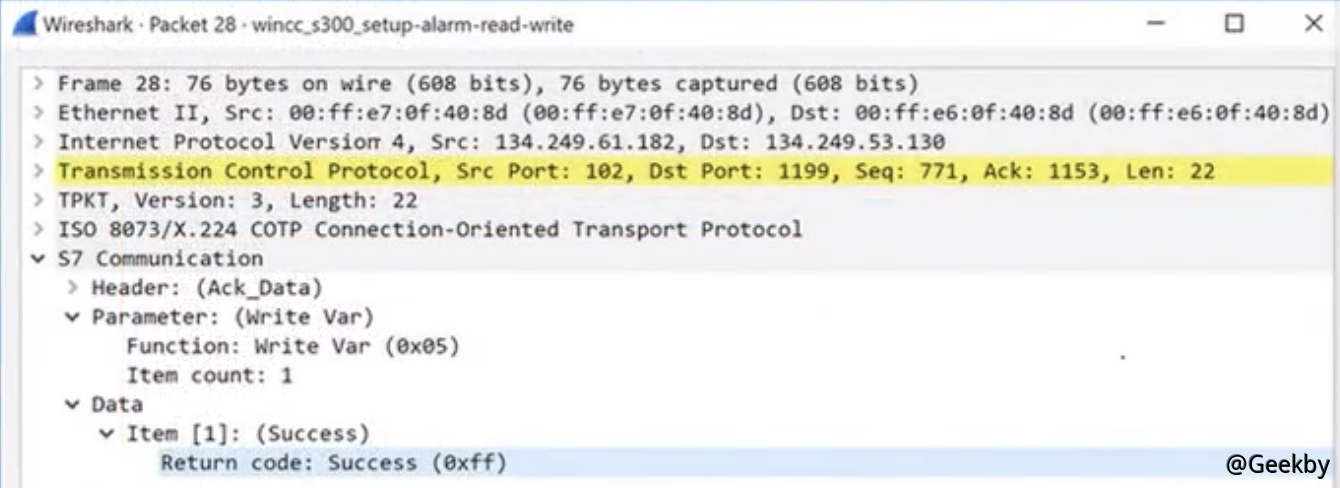

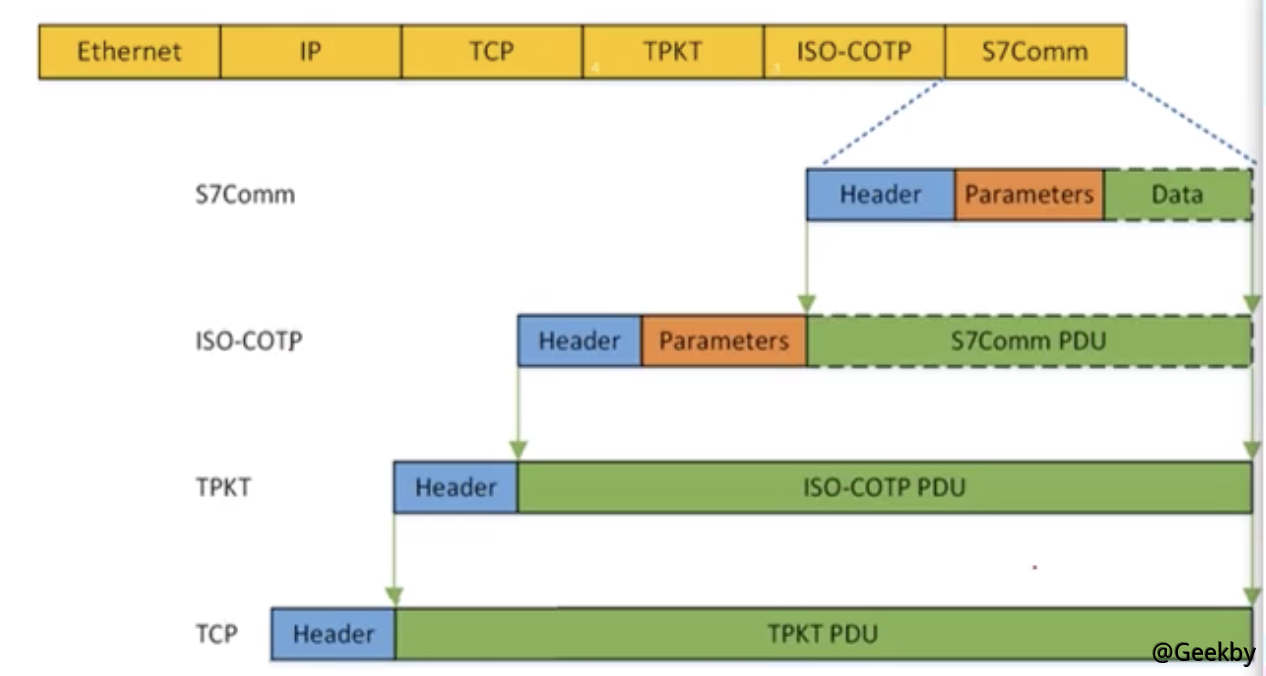

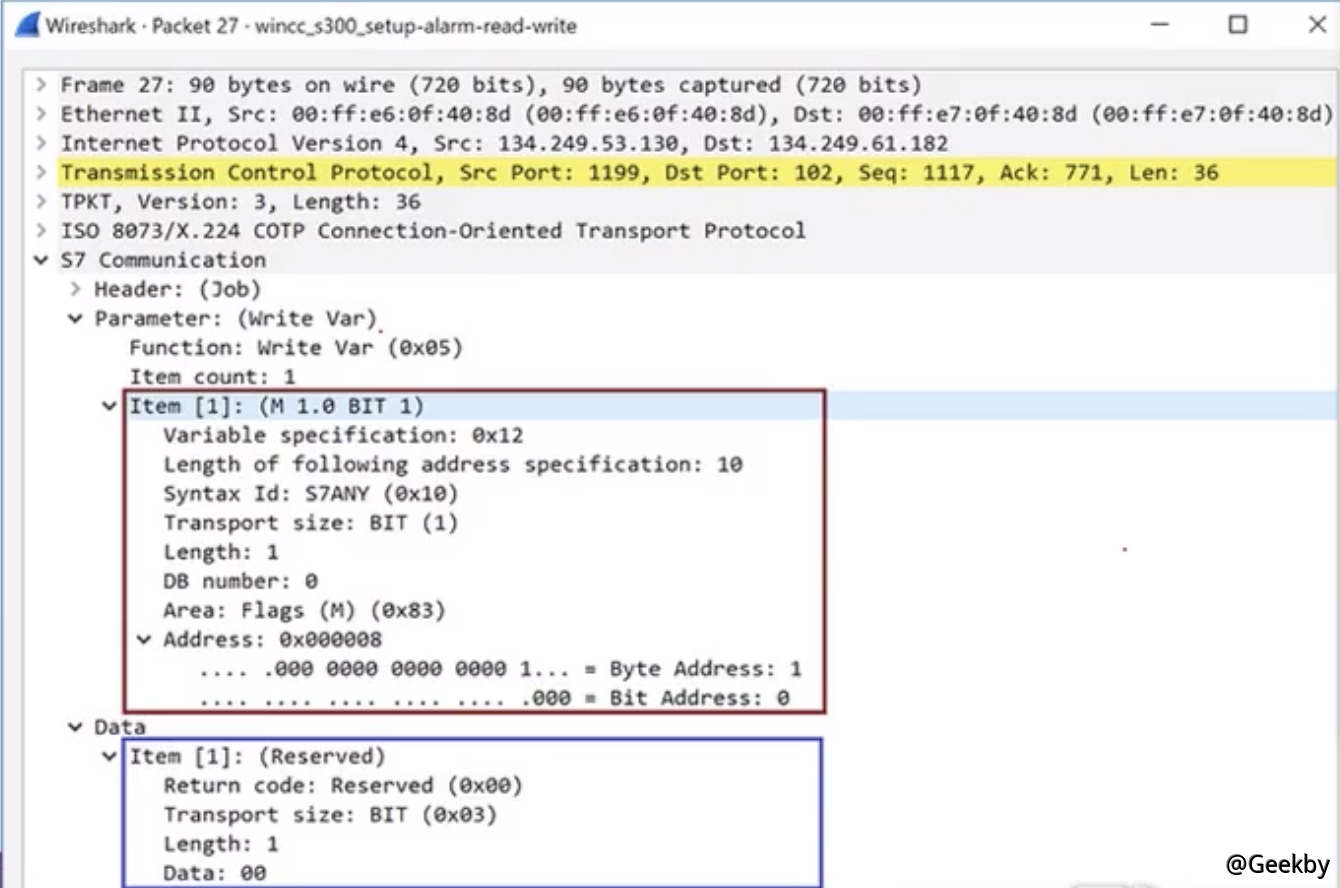

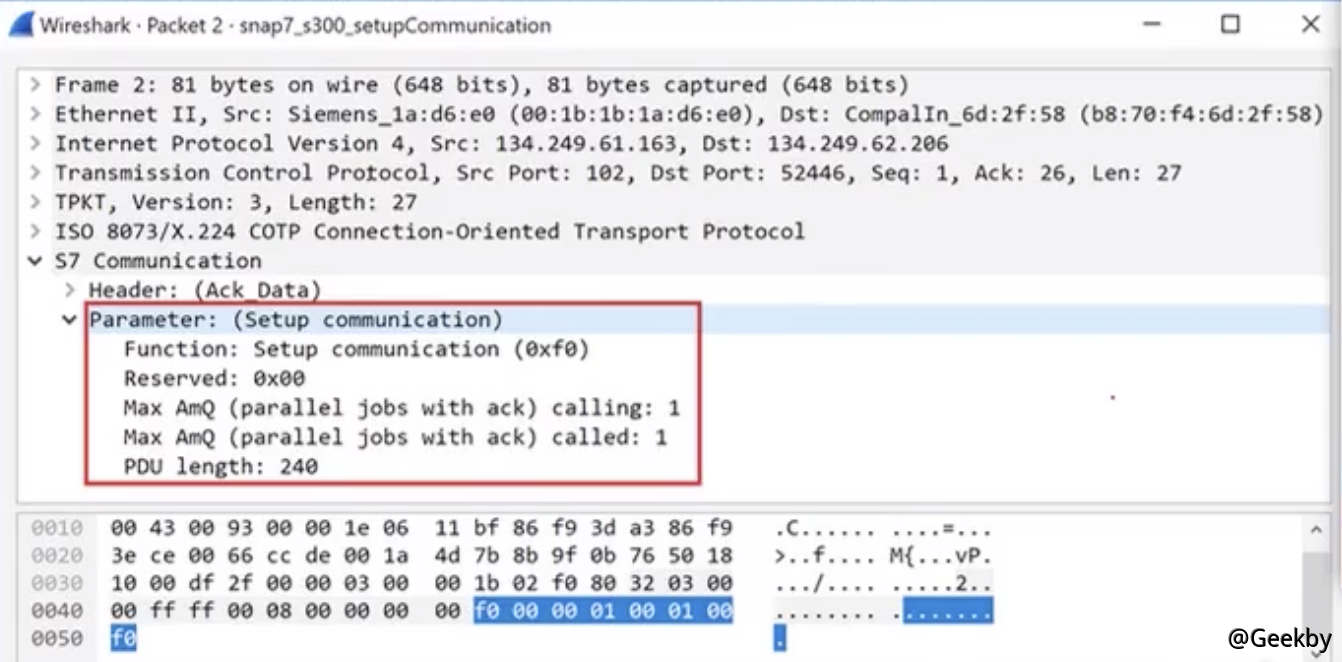

• S7 Comm协议(私有协议)
• 通讯端口(102)

Rockwell Automation——控制系统家族

• Controllogix 控制系统
• Compactlogix 控制系统
• MicroLogix 控制系统
• Softlogix 控制系统

Rockwell Automation——组态家族

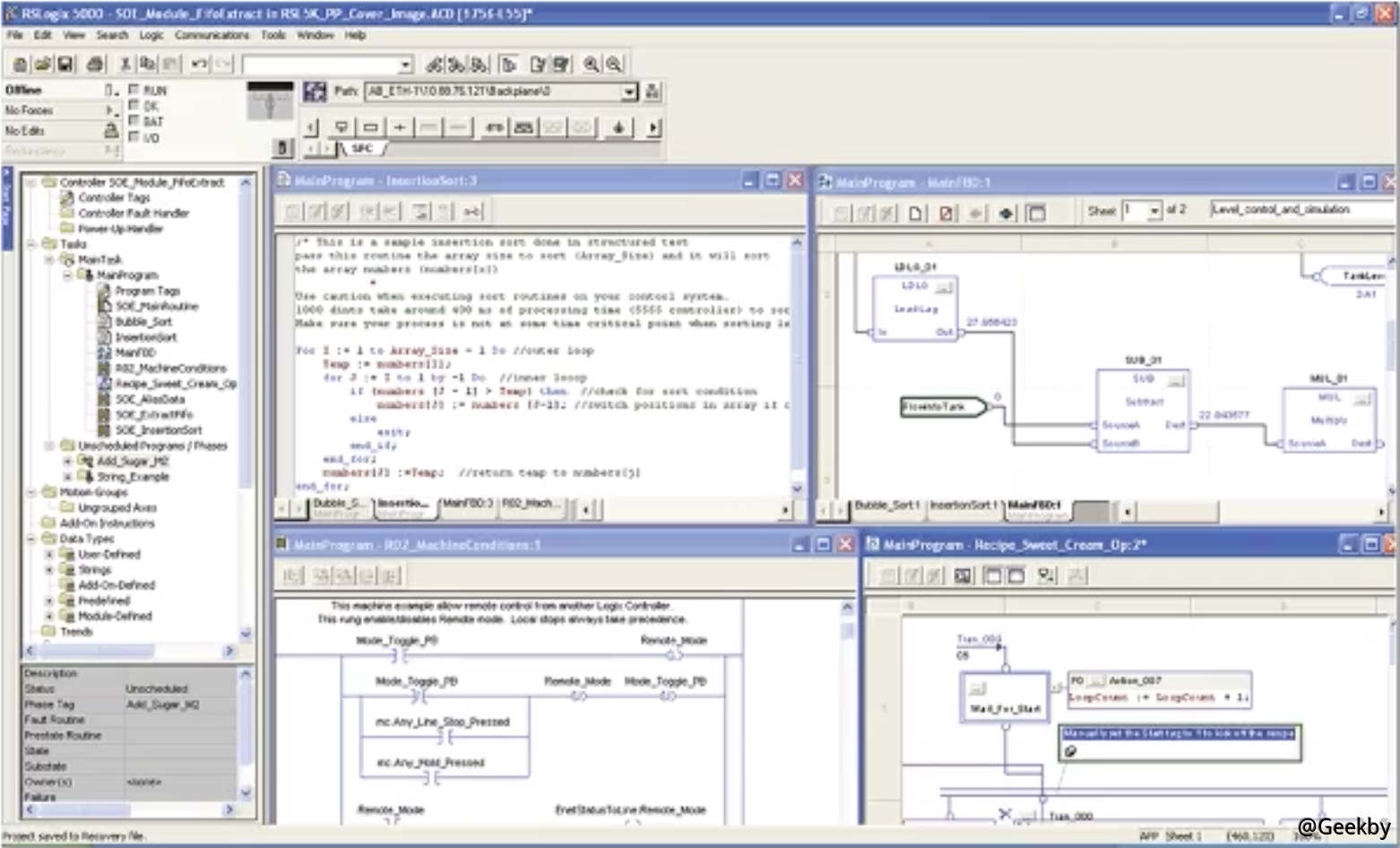

• Studio5000/RSLogix 5000组态软件

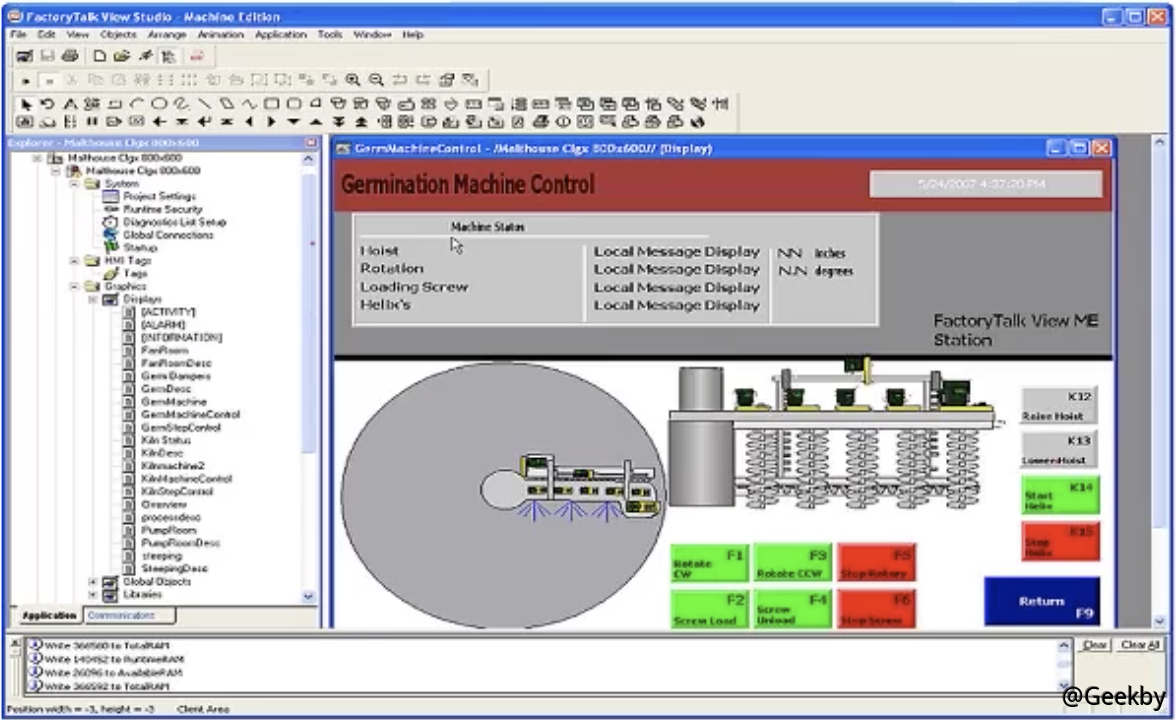

• FactoryTalk SE 组态监控软件

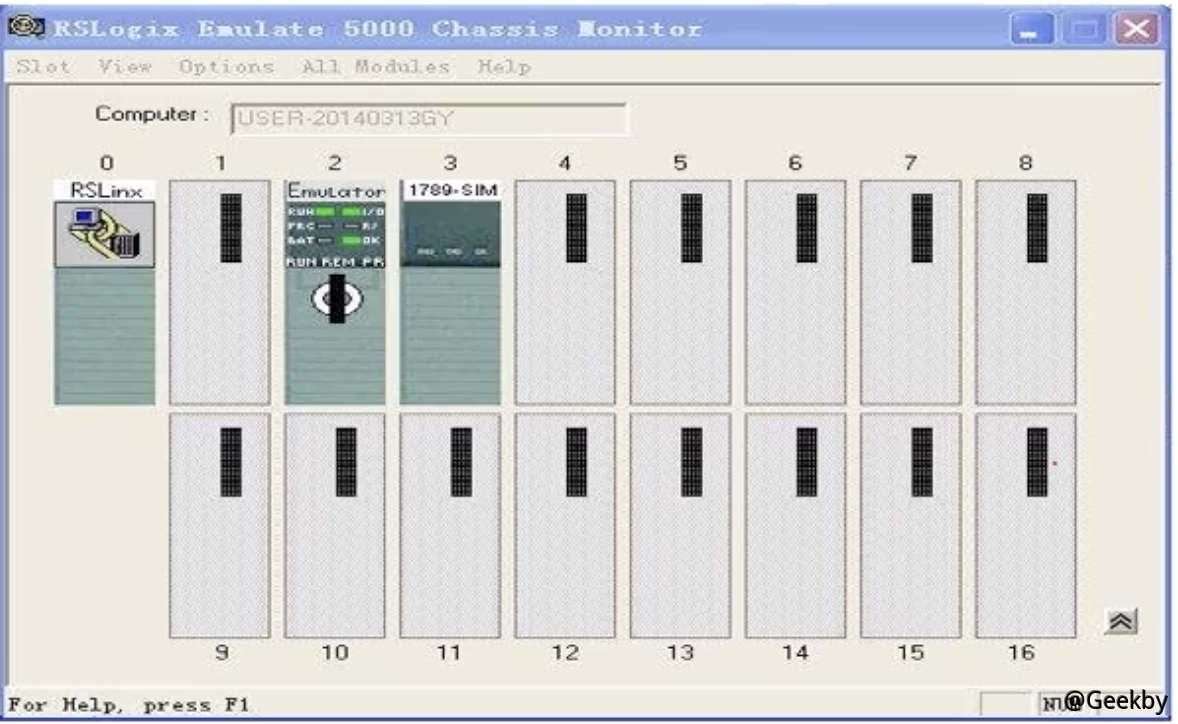

• Emulation 模拟仿真软件

Rockwell Automation——通讯协议及端口

• Ethernet/IP(公开协议)

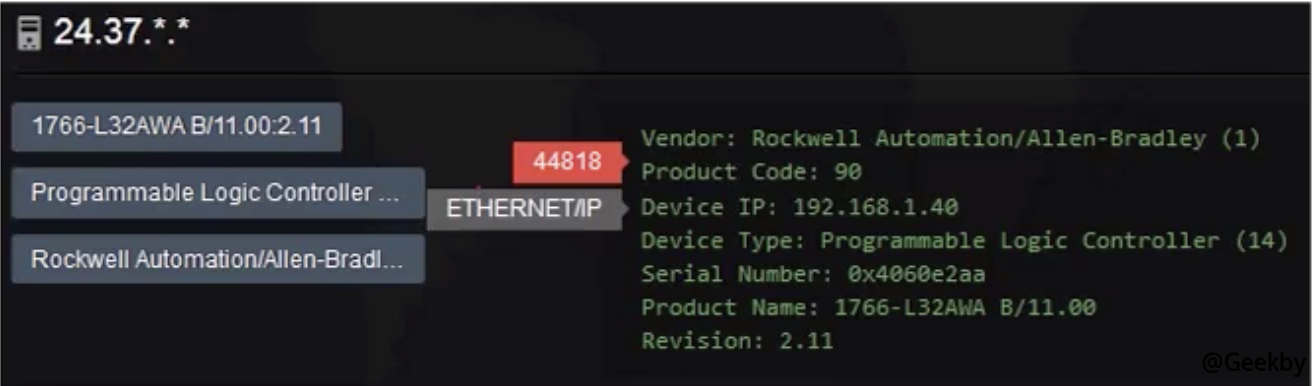

• 通讯端口 44818/2222

工业控制系统脆弱性分析

工业控制协议漏洞

• 所使用的工业控制协议缺乏身份认证
• 工业控制系统所使用的协议缺乏授权机制
• 所使用的工业控制协议缺乏加密保护

PLC 代码逻辑漏洞

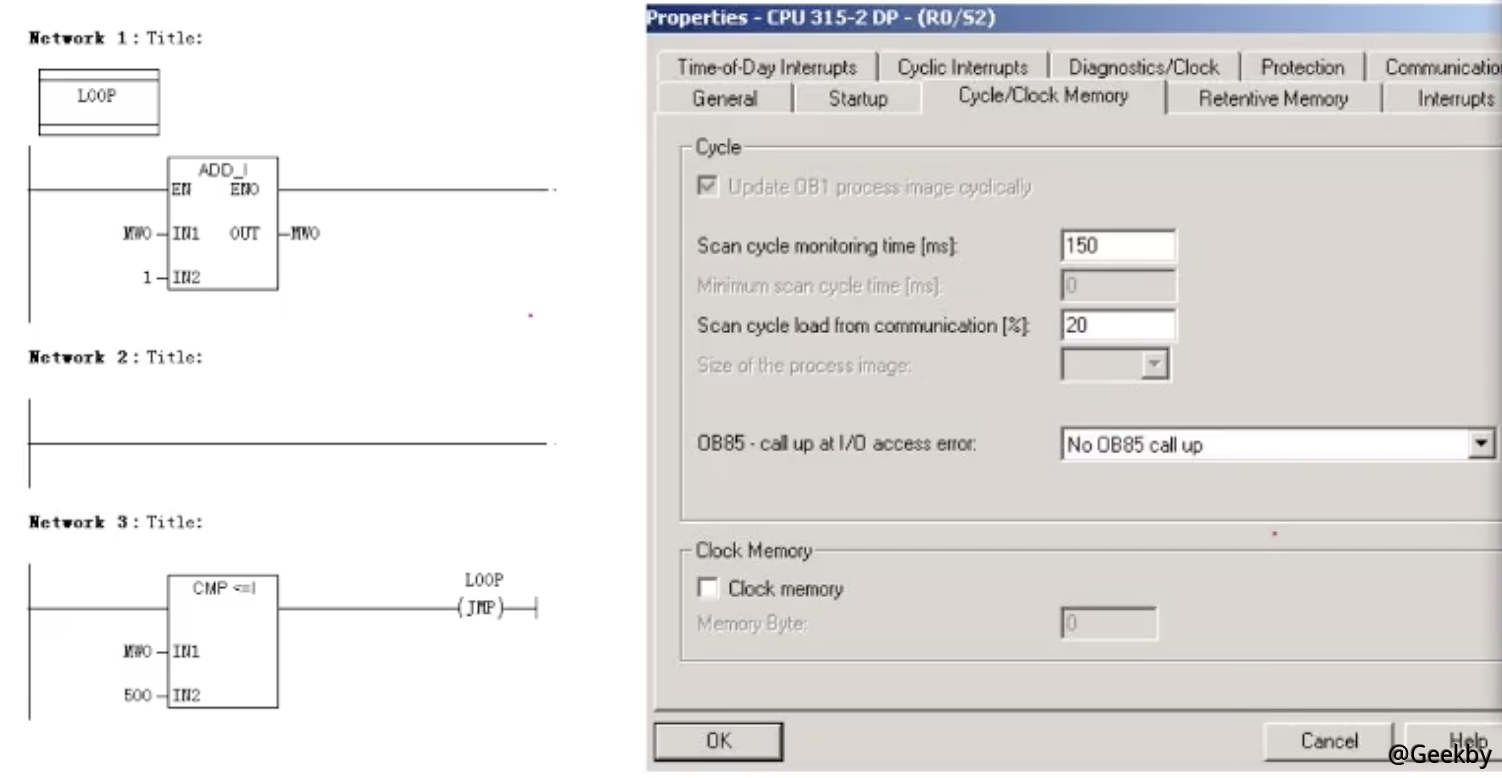

• 计算逻辑漏洞
• 看门口超时漏洞
• 缓冲区溢出漏洞

工业以太网链路漏洞

• MAC泛洪攻击

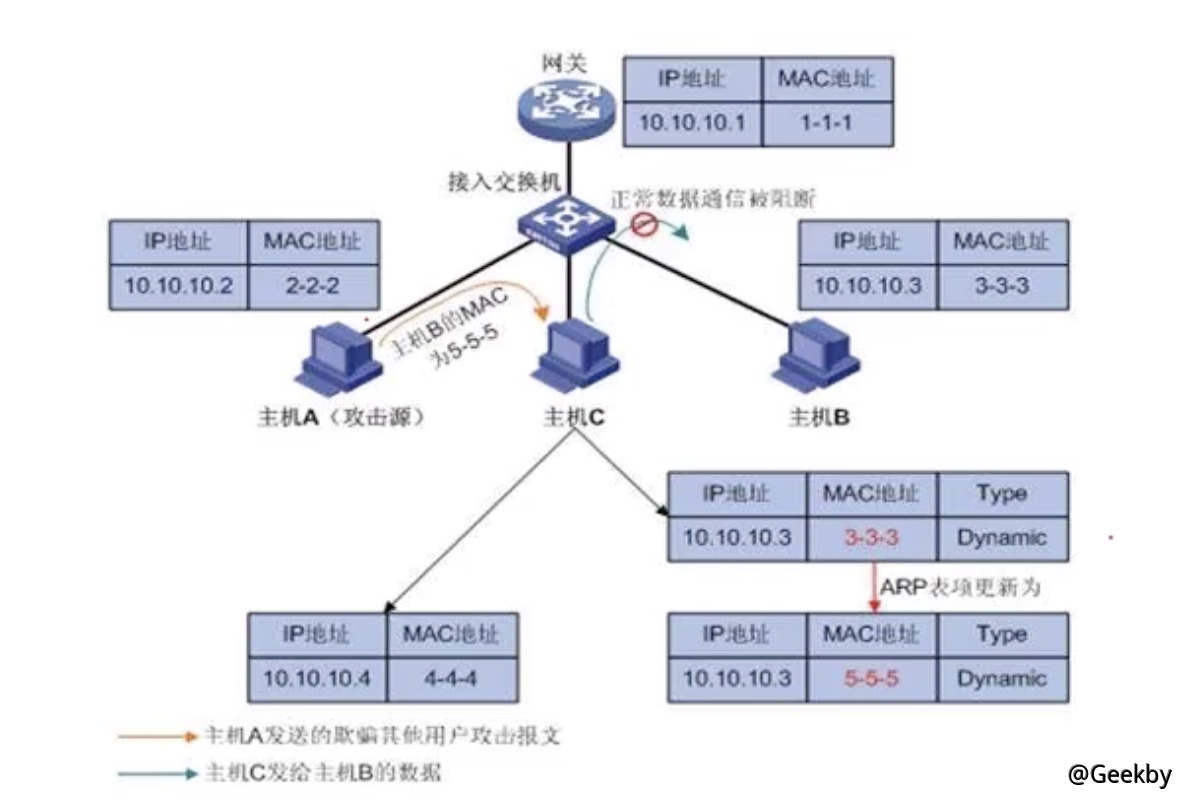

• ARP溢出/中间人攻击
• 环网beacon协议攻击
• VLAN跳转攻击
• 交换机WEB漏洞攻击

主机安全漏洞

• 防火墙关闭
• 没有杀软防护
• 缺乏USB准入
• Windows本身漏洞
  • SMB v1.0 Port 445
  • RDP Port 3389
  • AD 域攻击
  • DNS 污染攻击

组态软件漏洞

• DoS 拒绝服务攻击
• 缓冲区溢出漏洞

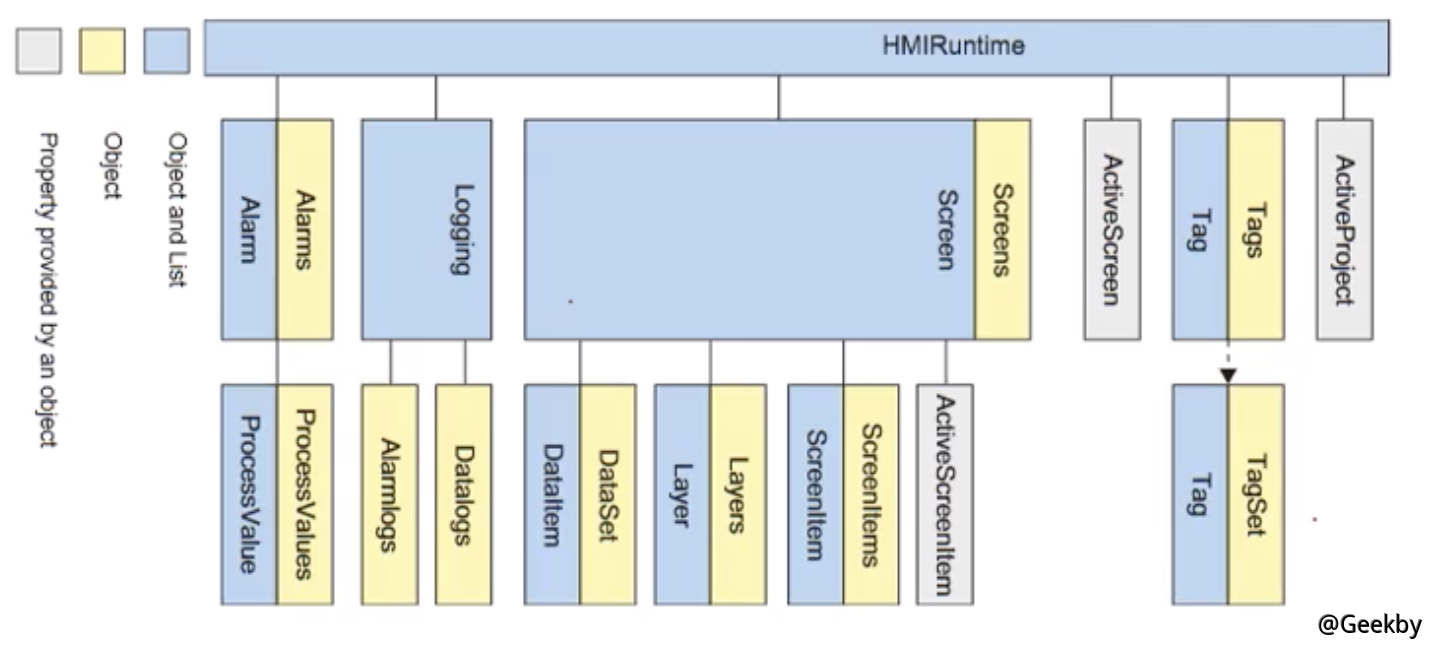

• COM 服务组件未授权访问漏洞
• SQL 数据库注入漏洞

物理安全漏洞

• 设备所在地无防护
• 机房机柜未上锁
• 网络端口未加固
• 控制器钥匙未拔出
• 供电电源为单路
• 接地系统不完善

工业控制系统渗透工具利用

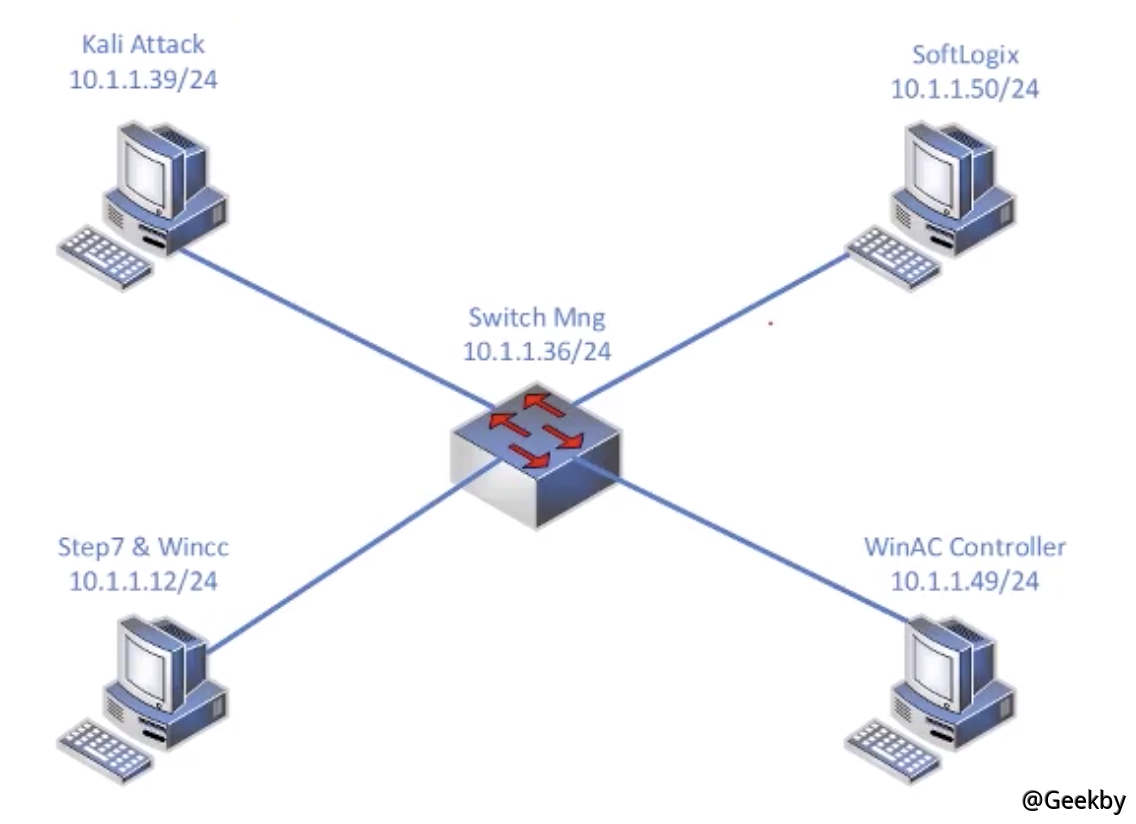

Demo 场景

nmap 指纹扫描

1

nmap -p port --script scada protocol ip address

参考：https://github.com/jianshting/NMAP-NSE-SCADA

Yersinia 二层网络的攻击

1

Yersinia -G

参考：https://github.com/tomcat/yersinia

Snap7 协议层的攻击

• s7 Client.exe

MSF 主机攻击和后渗透

• 对PC主机的渗透和控制(和传统内网渗透一样)

ISF 工控渗透工具

• 开源的工控渗透框架

参考：https://github.com/dark-lbp/isf

工业控制系统安全防御

区域边界

工业防火墙、区域防火墙、网闸

网络安全

交换机空余端口关闭、native VLAN、禁用 CDP 或：LLDP、握手包报文加密

主机安全

杀软、防火墙、基线安全、U口准入、应用白名单

控制器安全

协议加密、注入控制、身份认证

物理安全

接地安全、双路供电、电柜上锁
