静态程序分析(二)

1 调用图：Call Graph Construction

1.1 概念

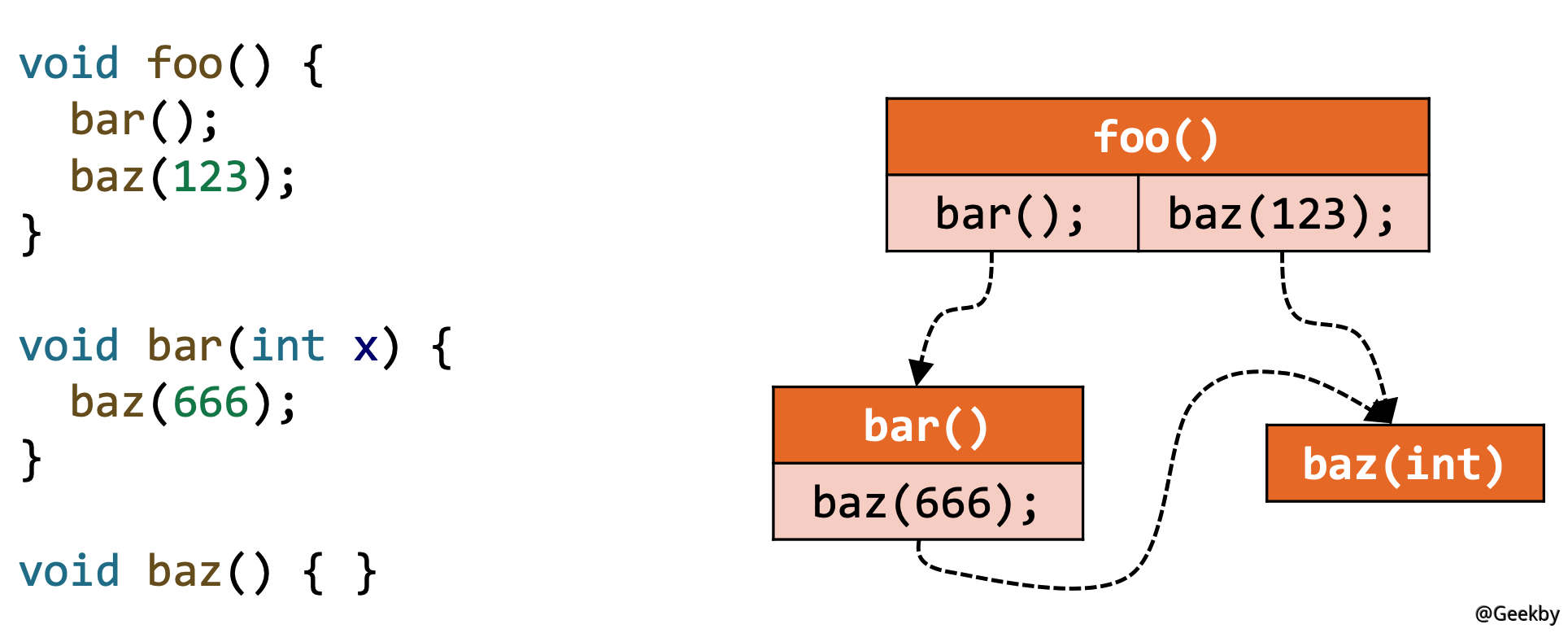

本质上来说，一个调用图就是从调用点到目标方法(callee)的一系列调用边。

程序调用图是过程间分析的基础，可以用于程序优化、理解、调试、测试等。

1.2 分类

Call Graph 有很多种不同的构造方法，本文接下来会讲解两个极端：最准确的和最快速的。

调用图构造主要作用于面向对象语言，即以 Java 为代表的，面向对象的语言。一般用到如图四种算法，其中 CHA 是最快的，指针分析 K-CHA 是最准的，本文主要将 CHA，后面的文章会讲指针分析。

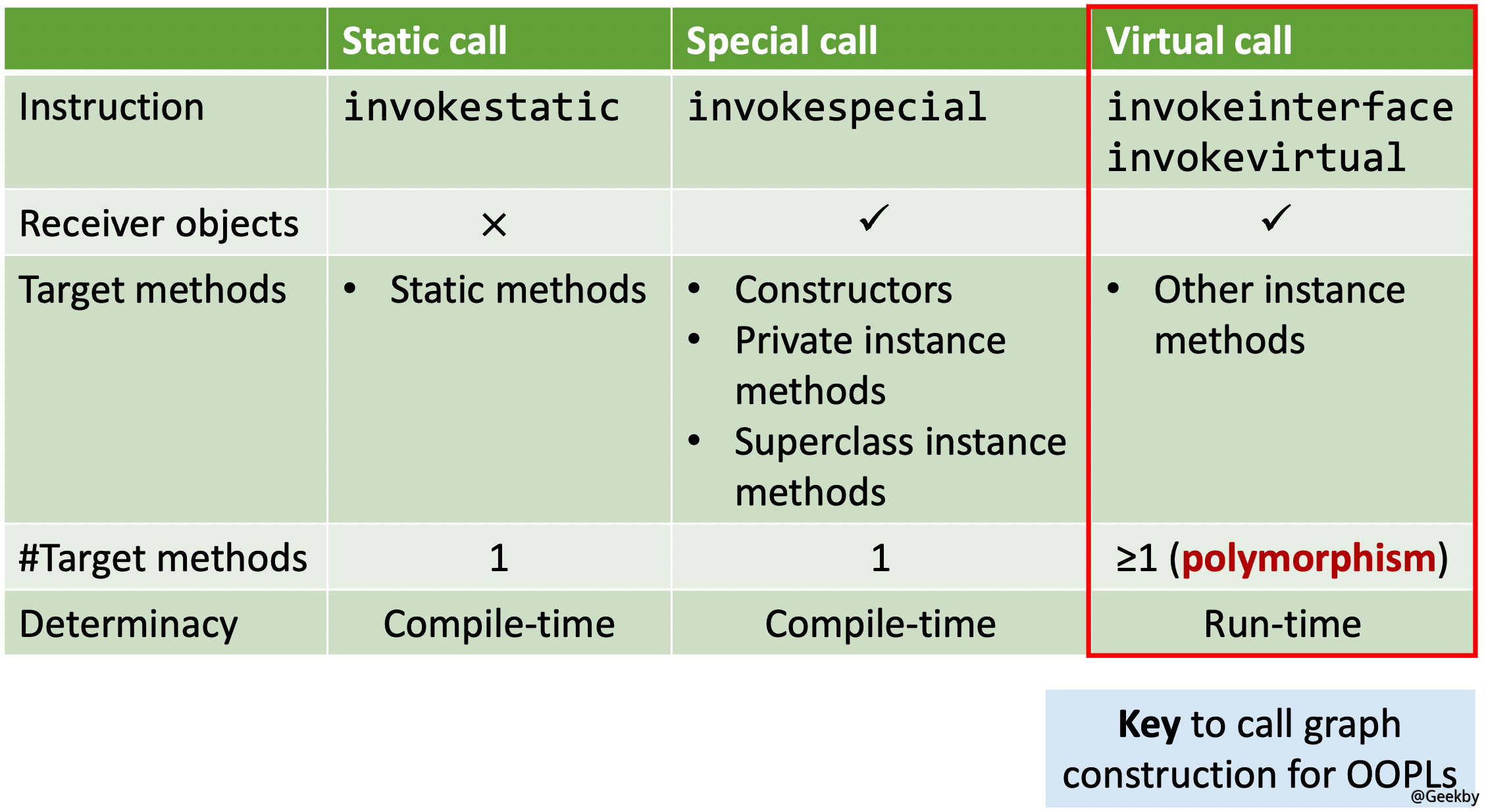

1.3 Java 中的方法调用形式

• Instruction：指 Java 的 IR 中的指令
• Receiver objects：方法调用对应的实例对象（static 方法调用不需要对应实例）。
• Target methods：表示 IR 指令到被调用目标方法的映射关系
• Num of target methods：call 对应的可能被调用的目标方法的数量。Virtual call 与动态绑定和多态实现有关，可以对应多个对象下的重写方法。所以 Virtual call 的可能对象可能超过 1 个。
• Determinacy：指什么时候能够确定这个 call 的对应方法。Virtual call 与多态有关，只能在运行时决定调用哪一个具体方法的实现。其他两种 call 都和多态机制不相关，编译时刻就可以确定。

1.4 Virtual Call的方法调度函数 (Dispatch)

Virtual call 是几种调用中最为复杂的一种，首先重点讨论它。在动态运行时，Virtual call 基于两点决定调用哪个具体方法：

1. virtual call 返回内容的接收对象是谁：c
2. 调用点处的方法签名：m
   1. Signature = class type + method name + descriptor
   2. Descriptor = return type + parameter types

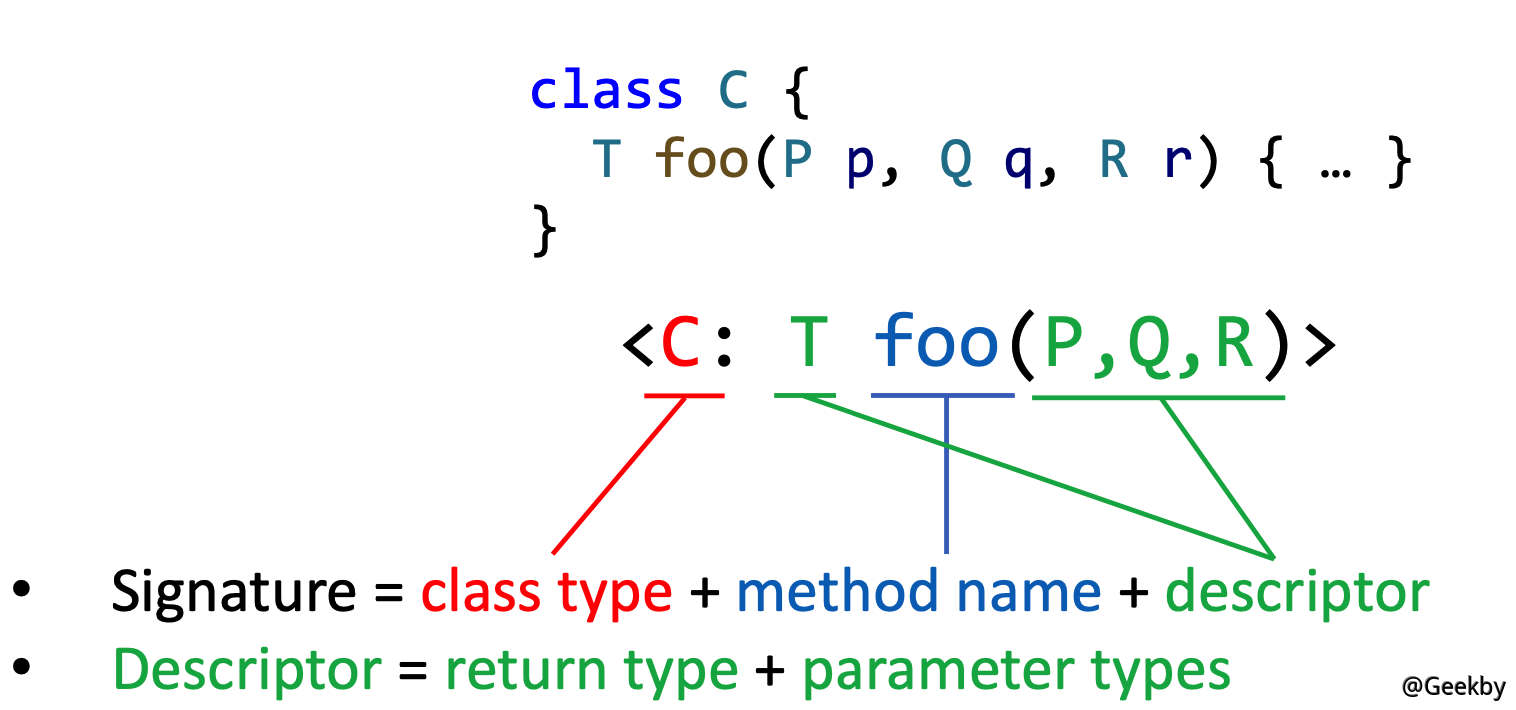

本文中的方法签名定义如下：

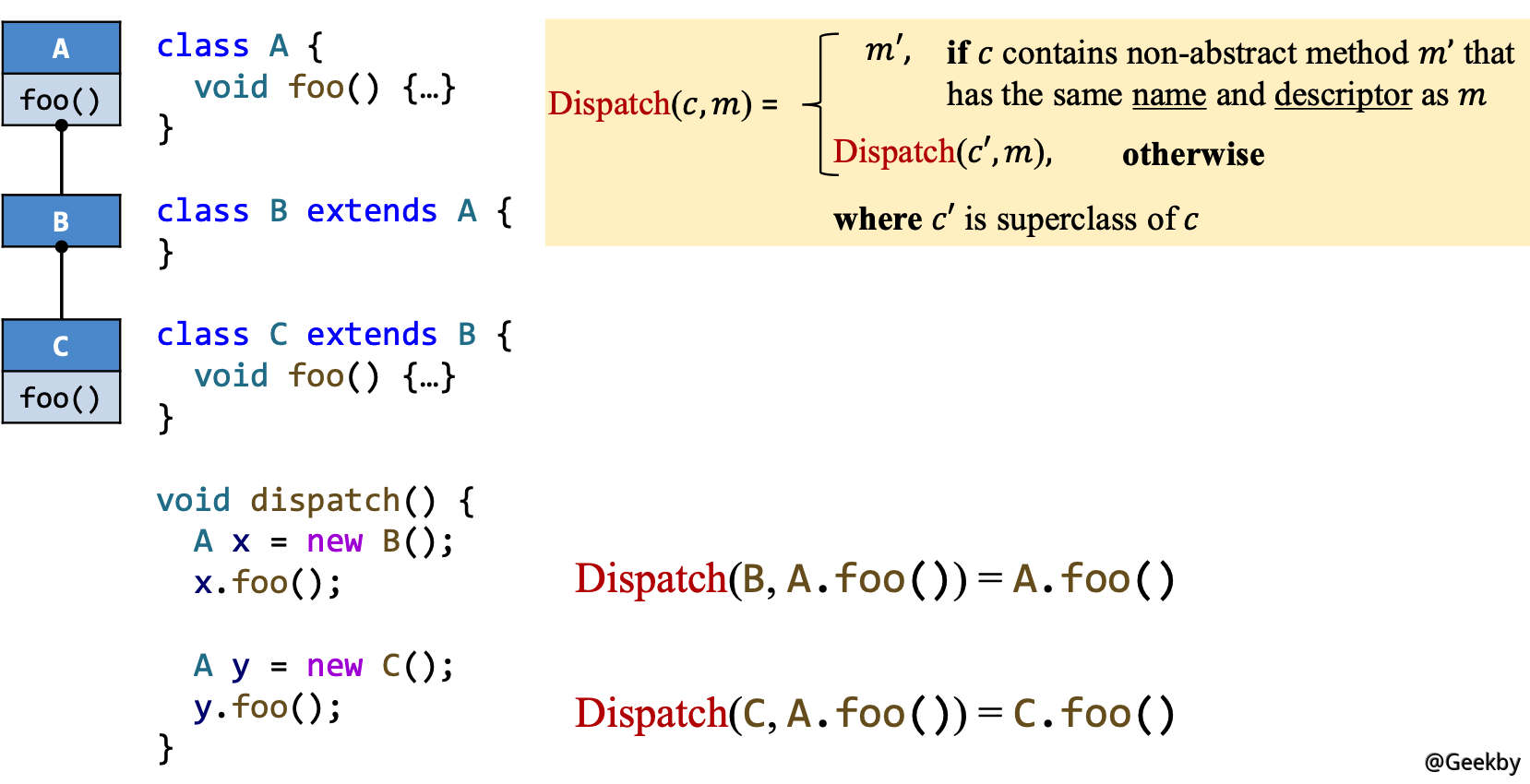

定义 Dispatch(c,m) 函数来描述函数间的分配关系：Java 中 Dispatch 机制决定具体调用哪个方法，c 是类名，m 是一个方法。如果能在本类中找到 name 和 descriptor 一致的方法，则调用 c 的方法，否则到父类中寻找。

一个示例：Dispatch 关注 Receiver Object 即 new B() 和方法签名：A.foo()

2 Class Hierarchy Analysis (CHA)

2.1 定义

• 需要首先获得整个程序的类继承关系图
• 通过接收变量的声明类型来解析 Virtual call
  • 接收变量的例子：在 a.foo() 中，a 就是接收变量
• 假设一个接收变量能够指向 A 或 A 的所有子类

2.2 具体过程

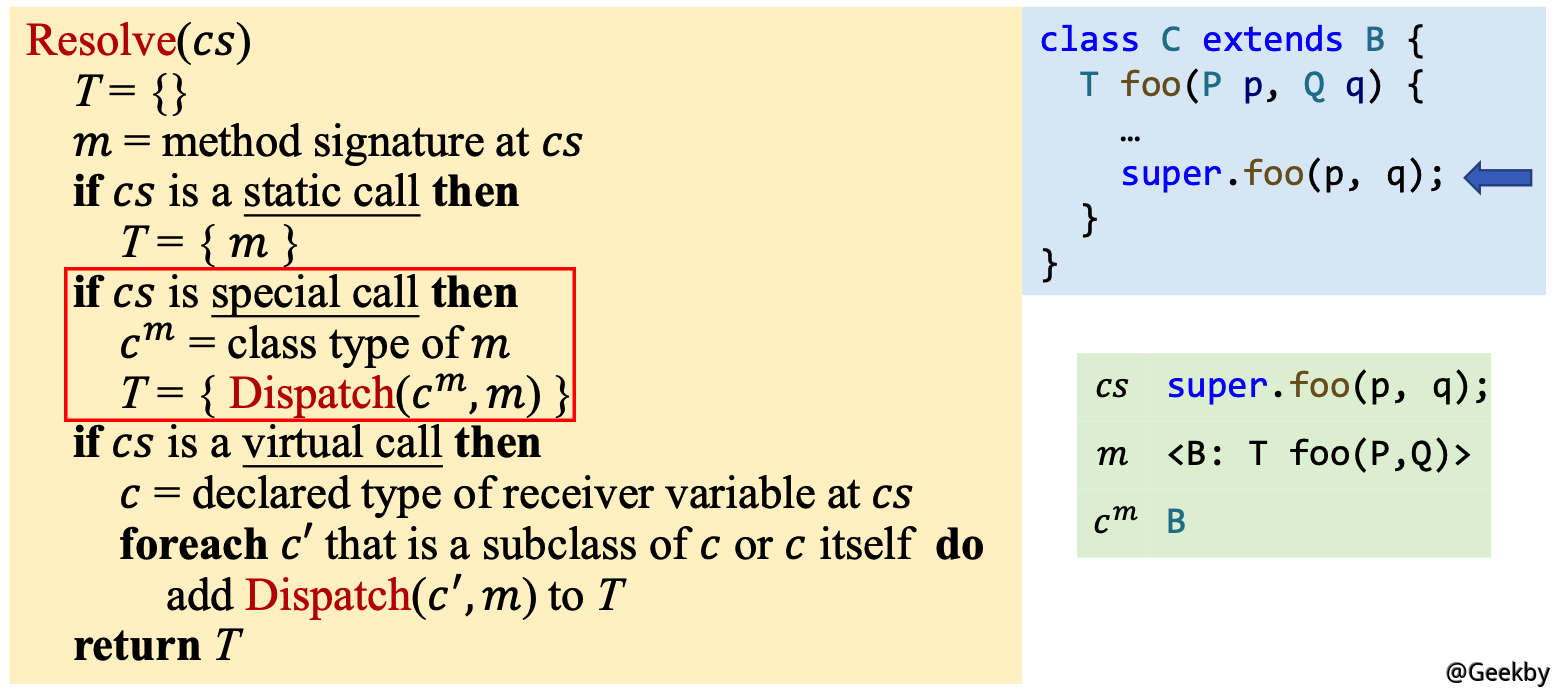

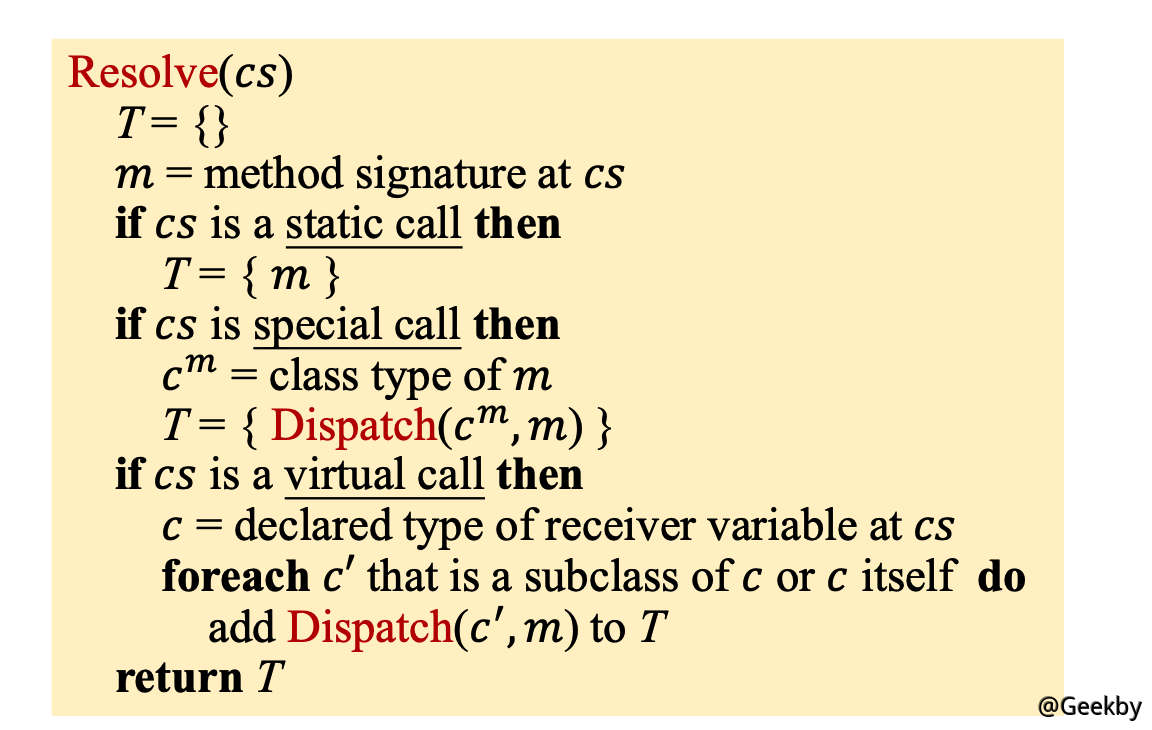

下面介绍解析调用的算法。定义 Reslove(cs) 函数为：通过 CHA 算法寻找到某个程序调用点对应的可能的目标函数实体。

• call site(cs) 就是调用语句，m(method) 就是对应的函数签名。
• T 集合中保存找到的结果
• 三个 if 分支分别对应之前提到的 Java 中的三种 call 类型
  • Static call
  • Special call
  • Virtual call

2.2.1 static call

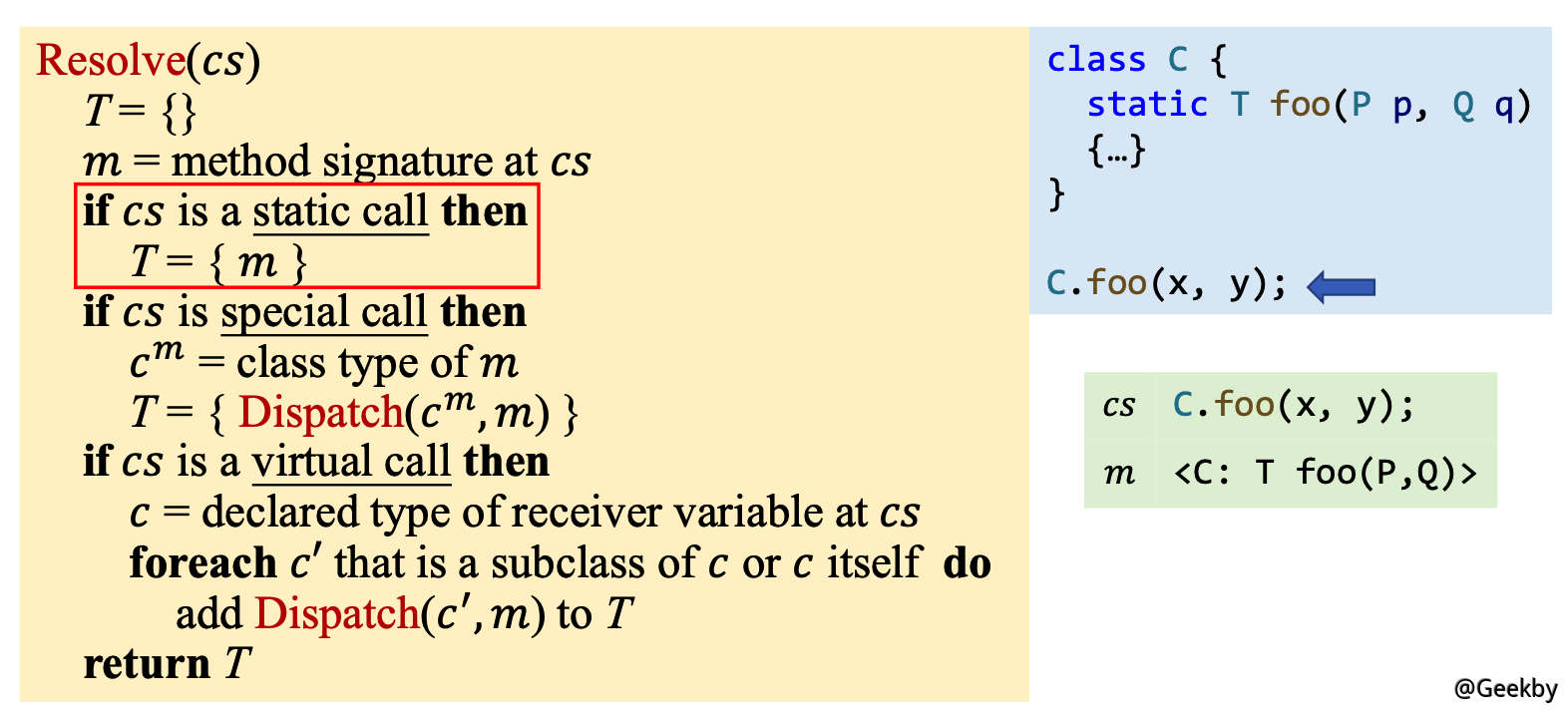

静态方法调用前写的是类名，而非静态方法调用前写的是变量或指针名。静态方法调用不需要依赖实例。因此静态方法调用的分析结果十分简单，很明显调用的就是当前类的方法，所以直接加到集合 T 中。

2.2.2 special call

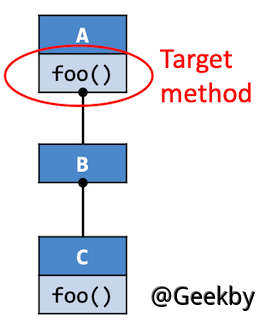

special call 主要分为三种情况。上图是第一种使用 super 类的调用方法。foo() 虽然在当前类有定义，但是实际使用的是父类的 foo()，因此需要使用 Dispatch 函数，其中的 foo() 的签名 m 由编译器返回信息可以知道是 B 的，那么获取 foo() 返回值的 c 也指向 B，也就相当于在父类中寻找了。

为什么处理 super 调用需要使用 Dispatch 函数？在下图所示情况中没有 Dispatch 函数时无法正确解析 C 类的 super.foo 调用：

而 Private instance method 和 Constructor（一定由类实现或有默认的构造函数）都会在本类的实现中给出，使用 Dispatch 函数能够将这三种情况都包含，简化代码。

2.2.3 virtual call

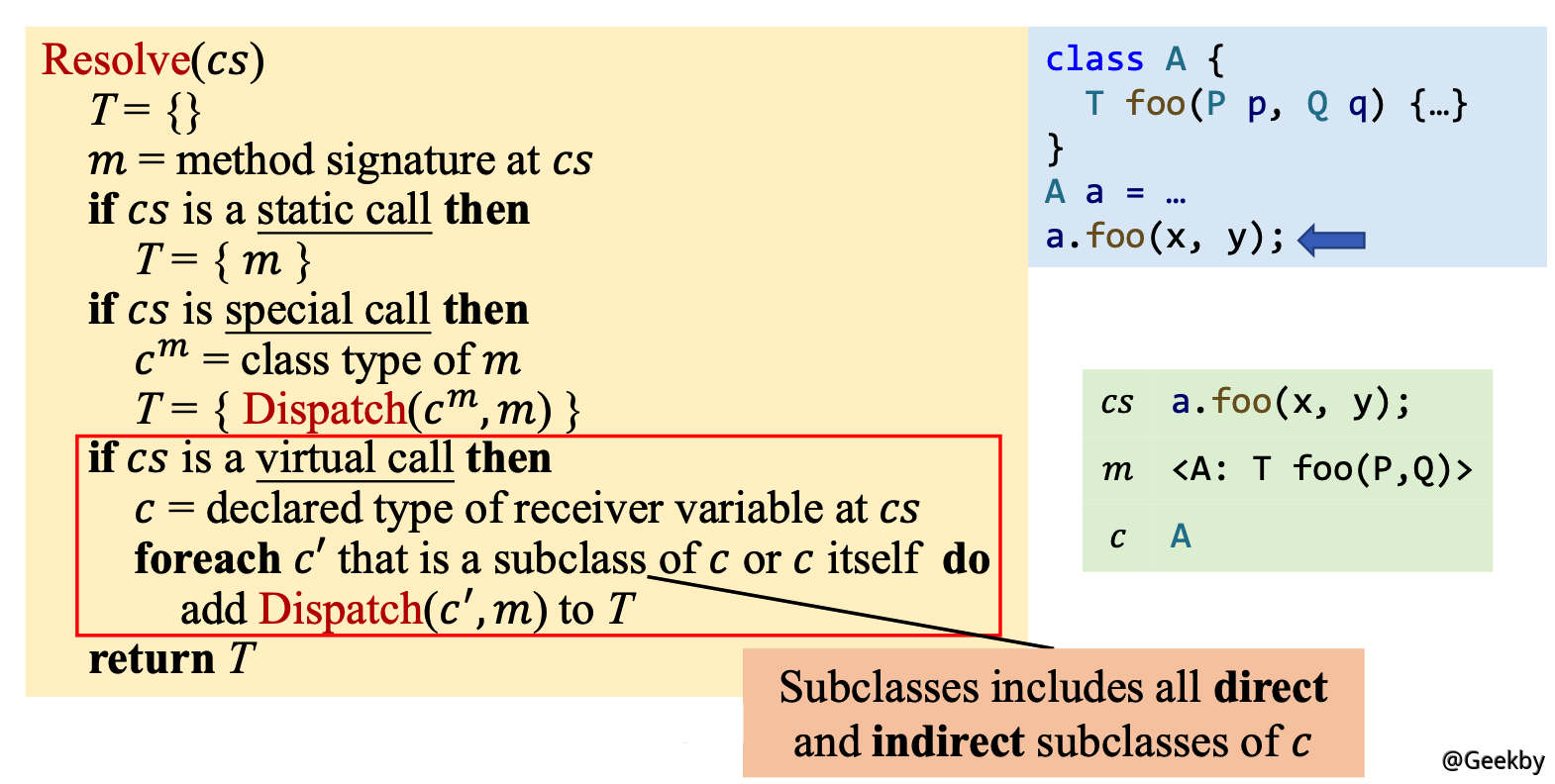

最后是处理 virtual call，这也是 CHA 区别于其他算法的主要之处。该算法会对此方法做一个 Dispatch(c,m) 并将 c 的所有子集以及子集的子集全都做一次 Dispatch(c', m)。直观来看，可以分为两步，第一步是对本身做一次 Dispatch，看看当前类中是否有 foo()，没有的话就到父类中递归地找；第二步是在当前类地所有子集中找到所有的 foo()，然后将这些 foo 同第一步找到的 foo 全都加入 T 中。

一个例子：

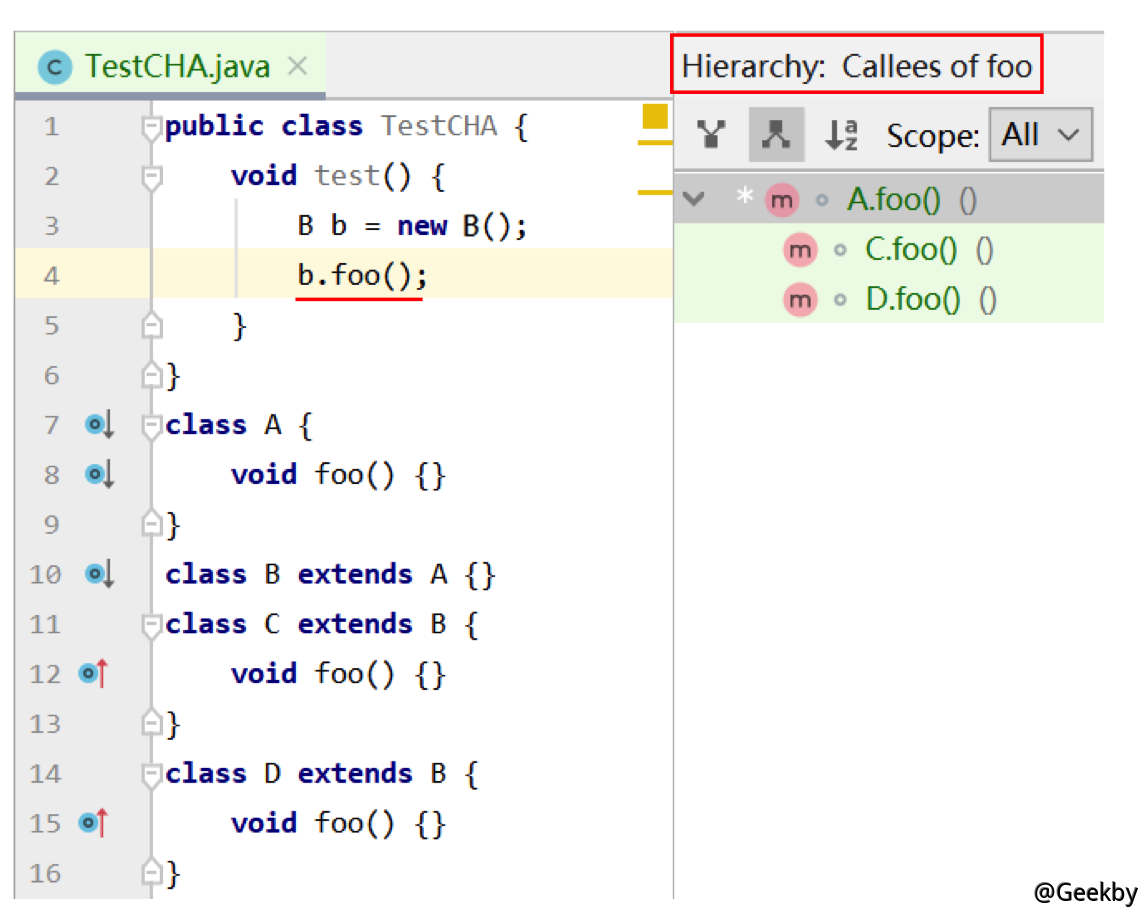

常用于 IDE 中，给用户提供提示。比如写一小段测试代码，看看 b.foo() 可能会调用哪些函数签名。可以看出 CHA 分析中认为 b.foo() 可能调用 A、C、D 中的 foo() 方法。

2.3 CHA 的特征

1. 只考虑类继承结构，所以很快
2. 因为忽略了数据流和控制流的信息，所以不太准确

2.4 调用图构建

分为三步：

1. 从入口方法进入，一般是 main 方法
2. 对于每个可到达的方法 m，通过 CHA 算法找出点调用的方法 m' 的调用位置
3. 对于每个 m (以及新加入的 m') 都进行第二步，知道不再有新的方法被发现

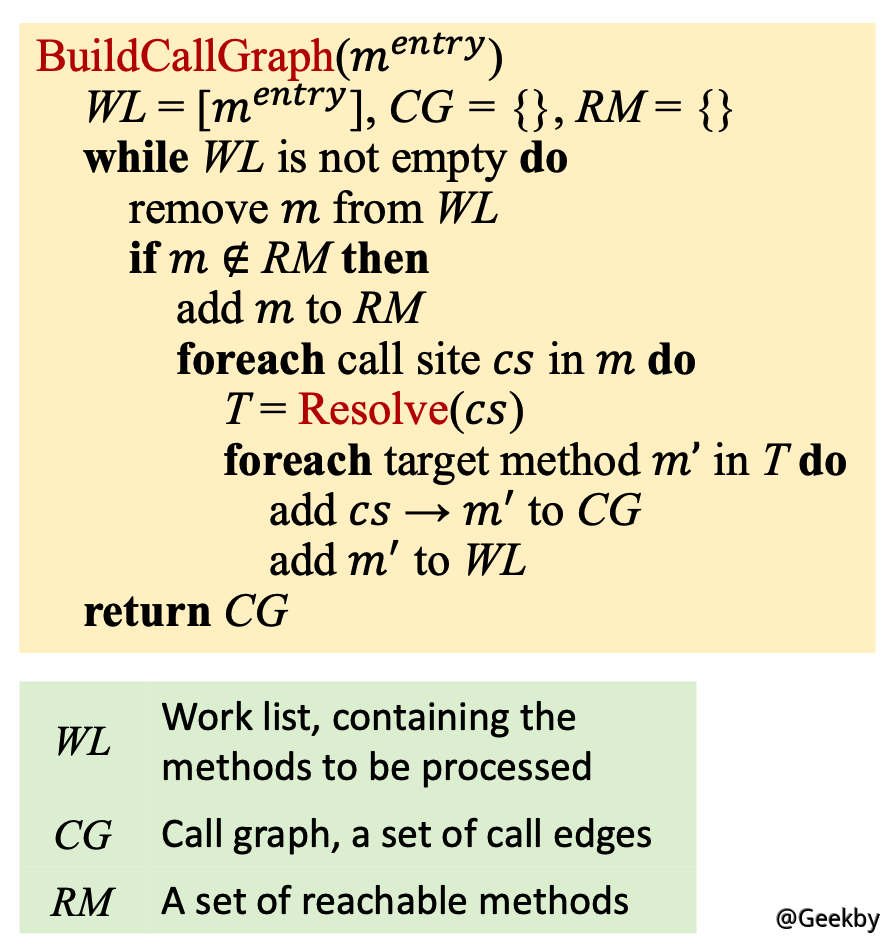

构造调用图的算法如下：

• Worklist 记录需要处理的 methods
• Call graph 是需要构建的目标，是 call edges 的集合
• Reachable method (RM) 是已经处理过的目标，在 Worklist 中取新目标时，不需要再次处理已经在 RM 中的目标

一个例子：

3 过程间的控制流图：Interprocedural Control-Flow Graph

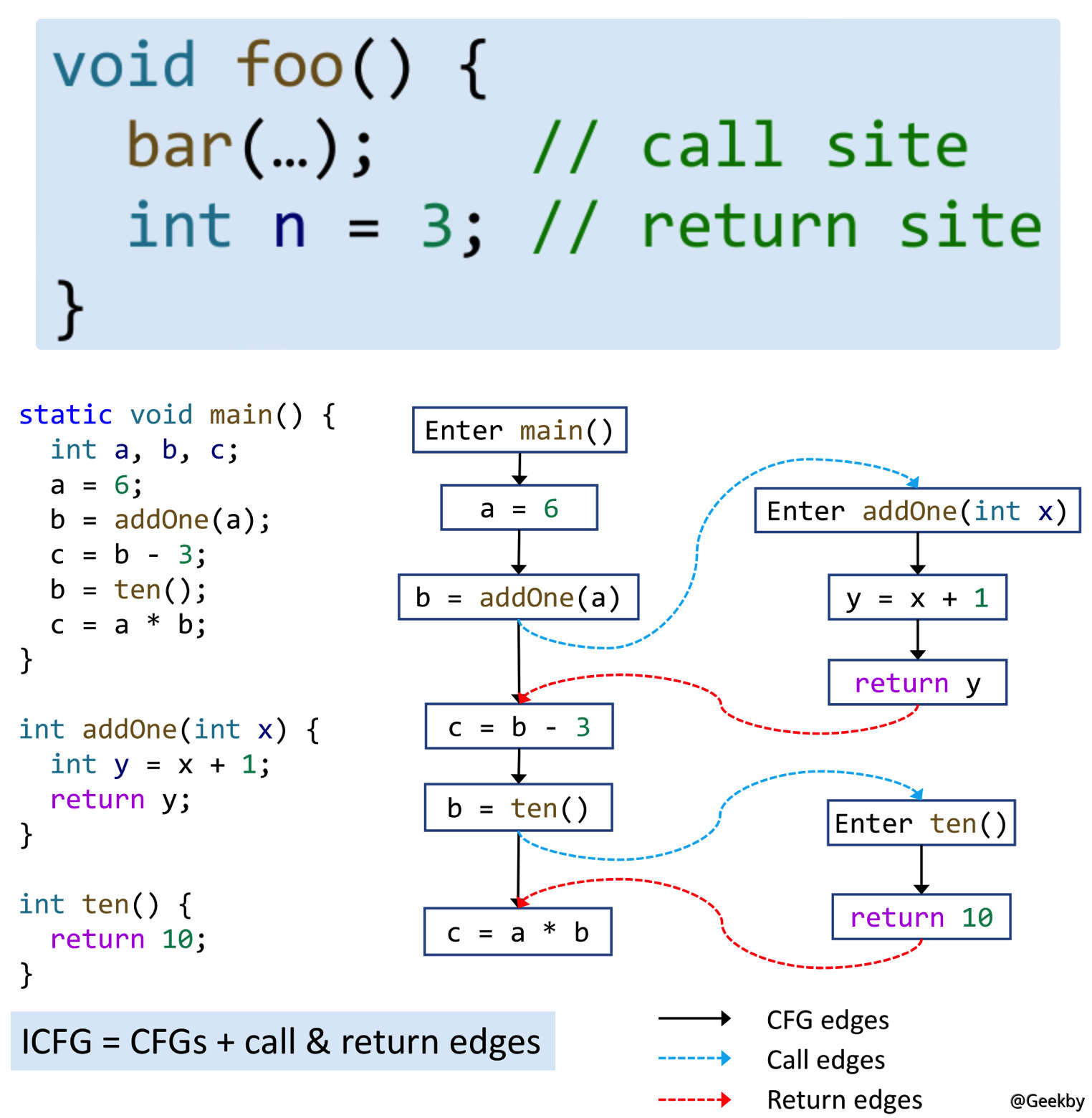

ICFG = CFGs + call & return edges

• 调用边：从调用点 call site 到被调方法 callee 的入口
• 返回边：从 callee 的返回语句到 call site 的下一句

图示便是过程间的控制流图，ICFG 本质还是 CFG，应该用三地址码构成的 Basic Block 构成，但是此处为了清晰分析，所以还是将 BB 拆开来分析。

4 过程间数据流分析：Interprocedural Data-Flow Analysis

4.1 定义与比较

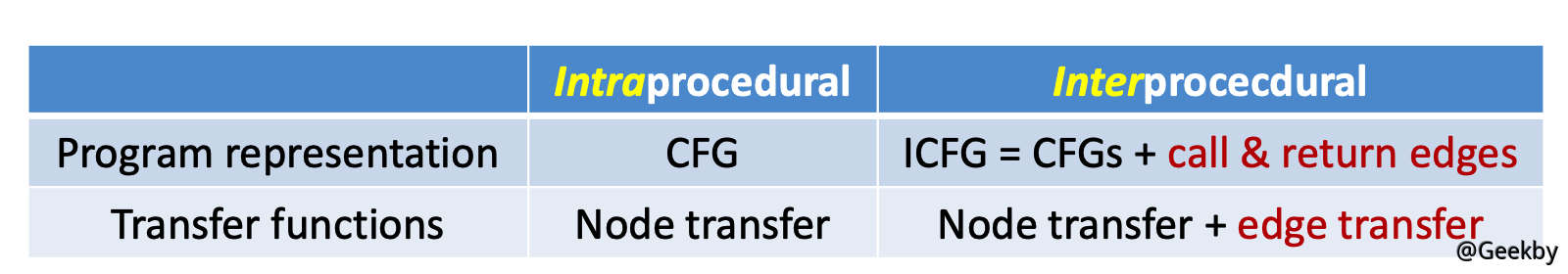

过程间分析多了一个调用返回边及对应的传递函数。

• Call edge transfer：从调用者向被调用者传递参数
• Return edge transfer：被调用者向调用者传递返回值

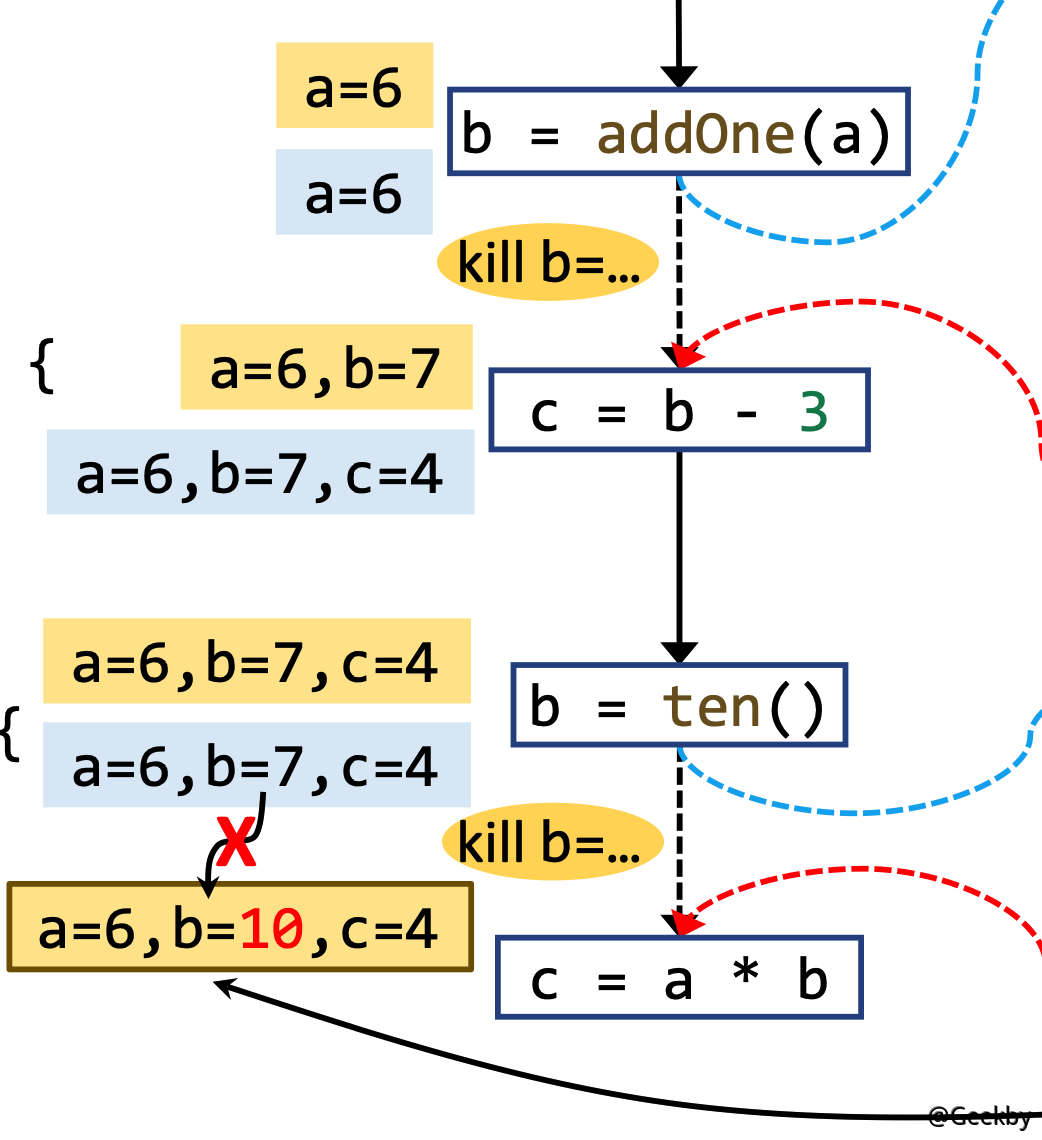

• Node transfer：与前面文章提到的传递函数基本一样，但是多了一个性质，对于每次调用 (例如 b=foo(a)) 会将等式左侧的数值 kill 掉，然后在下一步中有返回边传递函数重新赋值。这个操作可以在返回值与原值不同时防止数据冲突。

4.2 示例

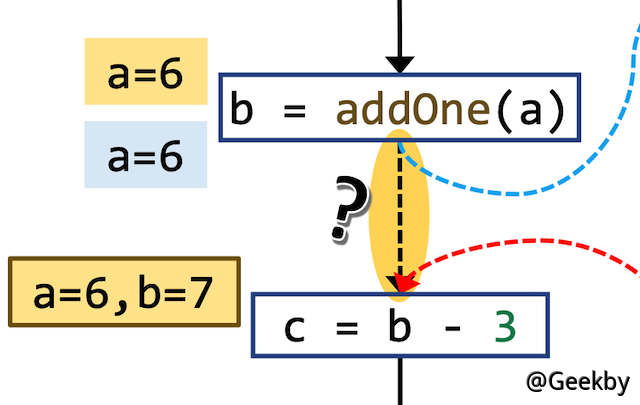

这一段存在的必要性？

如果没有这一段，那么变量 a 在分析被调用函数的全程中都需要记住 a 的值，这在程序运行时会浪费大量内存。

此外，要记得在调用语句处 kill 掉表达式左边的值，否则会造成结果的不准确：
